При регулировании промышленных жидкостей традиционные концентрические и двухэксцентриковые дроссельные заслонки часто с трудом справляются с требованиями условий высокой температуры и высокого давления. Благодаря уникальной оптимизации конструкции дисковый затвор с тройным эксцентриситетом преодолевает ограничения герметичности и долговечности , что делает его основным выбором для высокотехнологичного промышленного применения.
1. Определение дискового затвора с тройным смещением
2. Структура тройного смещения
3. Преимущества дискового затвора с тройным смещением
4. Как отличить три типа дисковых затворов
5. Заключение
6. Часто задаваемые вопросы
Ключевые слова: Дроссельный клапан с тройным смещением, , Дроссельный клапан с металлическим седлом , Нулевая утечка, Контроль жидкости
Для быстрого понимания вы можете посмотреть следующие видео:
https://youtube.com/shorts/z8bWaF5n3WI
https://youtube.com/shorts/9T2tpDhICKw

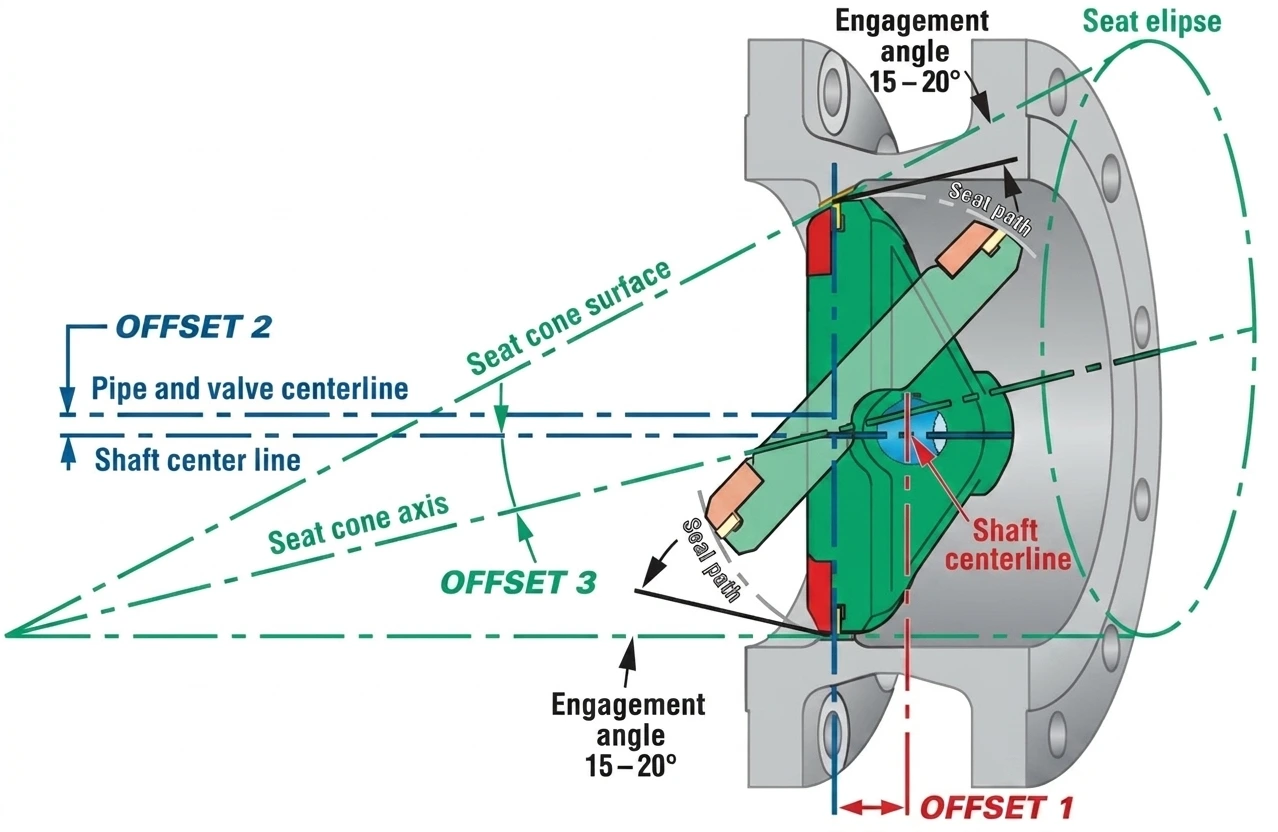

Дроссельный затвор с тройным эксцентриситетом представляет собой еще одну оптимизированную конструкцию, основанную на конструкции с двойным эксцентриком . Так называемое «тройное смещение» относится к трем различным смещениям, введенным в конструкцию клапана, что позволяет диску и седлу практически не иметь фрикционного контакта во время открытия и закрытия, что обеспечивает истинное « уплотнение с нулевым износом ».
1. Первое смещение: смещение вала от центра уплотняющей поверхности.
Стержень клапана (вал) расположен не на центральной линии уплотнительной поверхности, а позади нее. Это позволяет диску быстро отсоединиться от седла во время открытия, уменьшая ненужное трение.
Ось штока слегка смещена от центральной линии трубопровода. Такая конструкция создает кулачковый эффект при вращении, дополнительно оптимизируя траекторию открытия.
Это ключевая особенность дроссельной заслонки с тройным эксцентриситетом. Уплотняющая поверхность больше не имеет цилиндрической или сферической формы, а имеет наклонно-коническую форму . Такая конструкция гарантирует, что уплотнительные поверхности соприкасаются только в момент закрытия. Подобно двери, входящей в раму, она герметизируется за счет давления, а не трения скольжения.
Истинная нулевая утечка: обеспечивает герметичное перекрытие за счет геометрического уплотнения, а не упругой деформации, что обеспечивает герметичное уплотнение даже под высоким давлением.
Отсутствие трения и длительный срок службы: конструкция с тройным смещением сводит к минимуму механическое трение между диском и седлом, что значительно продлевает срок службы и снижает затраты на техническое обслуживание.
Устойчивость к экстремальным условиям: благодаря металлической конструкции он может выдерживать температуру от -29°C до более 600°C..
1) Идентификация внешнего вида
Эти три типа можно изначально отличить, наблюдая за положением уплотнительного кольца и формой края диска :
| Тип клапана | Положение уплотнительного кольца | Характеристика диска | Внутренняя структура |
|---|---|---|---|

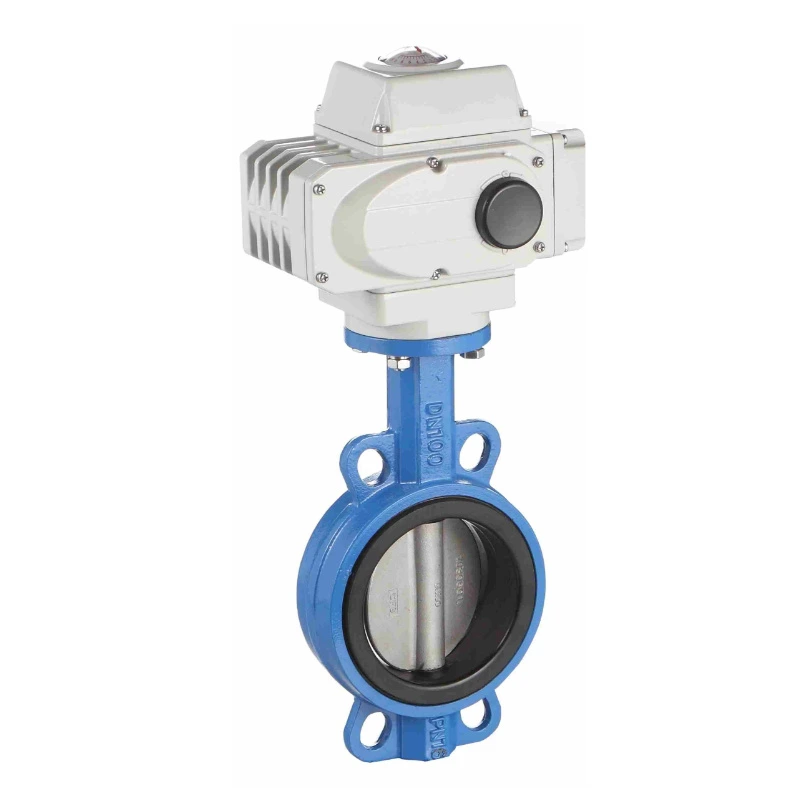

| Концентрический клапан бабочки | На сиденье ( полностью на подкладке ) | Симметричный плоский диск | Толстая подкладка из резины/ПТФЭ |

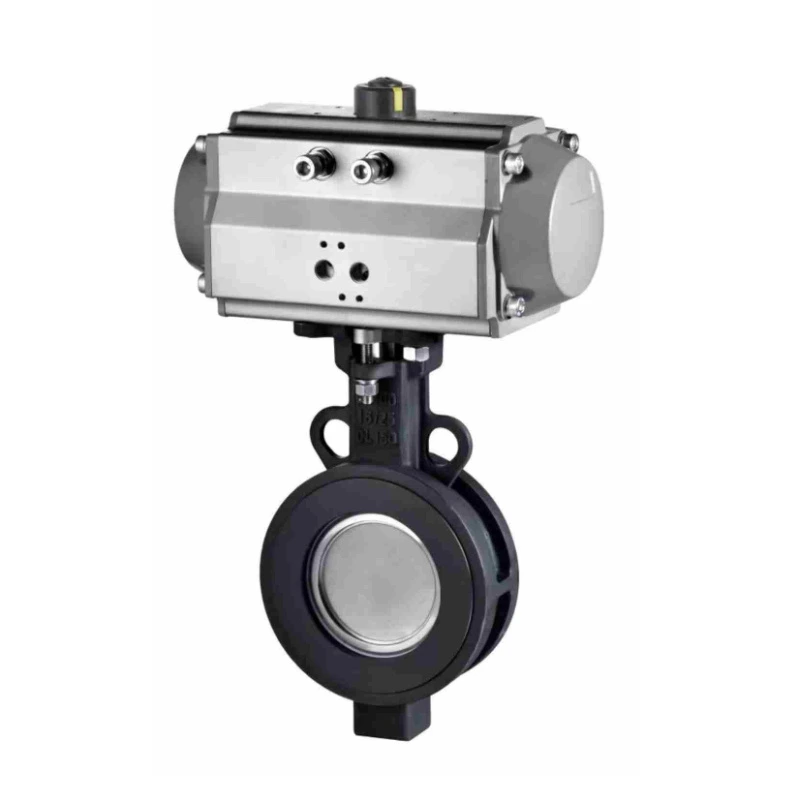

| Двойной эксцентриковый клапан-бабочка | На корпусе ( сальник фиксированный ) | Твердый металл с закругленным краем. | Без подкладки , видно металлическое кольцо. |
| Дроссельный клапан с тройным смещением | На диске ( болт закреплен ) | Коническая фаска с шестигранными болтами | Сиденье обычно врезается в корпус |

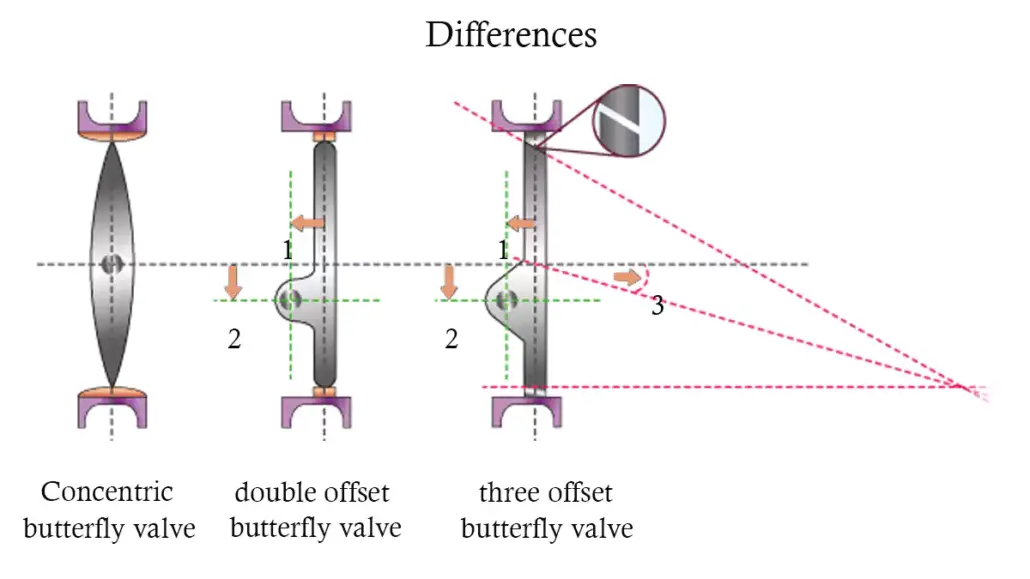

Чтобы понять фундаментальные различия в производительности, обратите внимание на геометрическое соотношение между штоком, диском и осевой линией :
Концентрический дисковый затвор (смещение нуля): осевые линии штока, диска и корпуса совпадают. Длительный контакт приводит к повышенному износу.
Двойной эксцентриковый дисковый затвор (два смещения): шток смещен относительно осевых линий диска и корпуса. Разделение происходит при открытии, что снижает износ.
Поворотный затвор с тройным смещением (коническое со смещением): добавляет коническую уплотнительную поверхность к конструкции с двойным смещением. Практически нулевое трение на протяжении всей работы, контакт возможен только при закрытии.
Благодаря усовершенствованной конструкции конического уплотнения дроссельная заслонка с тройным эксцентриситетом преодолевает ограничения производительности традиционных дроссельных заслонок в условиях высокой температуры и высокого давления. Достигая как нулевого трения, так и нулевых утечек , он снижает затраты на техническое обслуживание и простои в течение долгосрочной эксплуатации. Правильное отличие его конструктивных и внешних отличий от концентрических и двойных эксцентриковых клапанов имеет важное значение для обеспечения безопасной и эффективной работы трубопроводной системы.
1. Может ли дроссельный клапан с тройным эксцентриситетом обеспечить двустороннее уплотнение?
Да. Несмотря на предпочтительное направление давления, высокопроизводительные конструкции могут обеспечить превосходное двунаправленное уплотнение.
2. Почему дроссельная заслонка с тройным эксцентриситетом дороже, чем концентрическая задвижка?
Из-за более высоких затрат на производство. Для этого требуется сложная обработка конической поверхности и высокопроизводительные легированные материалы, обеспечивающие превосходную долговечность и стабильность в суровых условиях.
3. В каких отраслях используются дроссельные заслонки с тройным эксцентриситетом?
Они широко используются в нефтегазовой, нефтехимической, электростанциях, металлургии и системах централизованного теплоснабжения.
4. Как определить, нуждается ли уплотнительное кольцо в замене?
Проверьте герметичность при закрытии, проверьте затяжку болтов с шестигранной головкой и следы износа на многослойном уплотнительном кольце.
