В промышленных трубопроводных системах клапаны играют решающую роль в контроле перекрытия и регулирования жидкости , напрямую влияя на безопасность и эффективность системы. Поворотные затворы широко используются в таких отраслях, как водоочистка, нефтехимия и электроэнергетика, благодаря своей простой конструкции, компактным размерам и низкой стоимости . Среди них поворотный затвор с двойным эксцентриком, улучшенная конструкция которого постепенно стала основным выбором в приложениях среднего и высокого класса благодаря своим превосходным характеристикам уплотнения и более длительному сроку службы.
1. Определение дискового затвора с двойным эксцентриком.
2. Принцип работы
3. Основные компоненты
4. Типы соединений и материалы
5. Ключевые особенности
6. Преимущества
7. Часто задаваемые вопросы
Ключевые слова: Двойной эксцентриковый дроссельный клапан. , Дроссельный клапан. , Промышленный клапан , Герметизирующие свойства, Контроль расхода.
Для быстрого понимания вы можете посмотреть следующее видео:
https://youtube.com/shorts/9QvpUUPL4PM

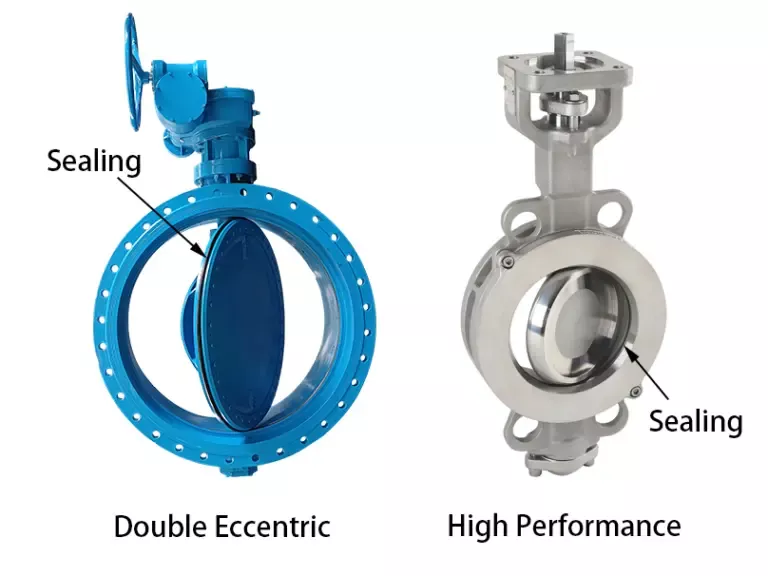

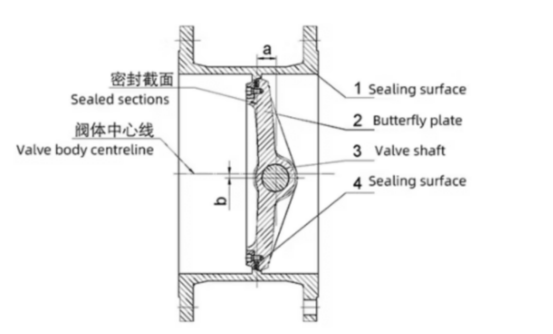

Дроссельный клапан с двойным эксцентриком, также известный как высокопроизводительный дроссельный клапан , разработан на основе традиционного концентрического дроссельного клапана. Его шток смещен как от центра диска, так и от центра корпуса клапана, что изменяет режим контакта между диском и уплотнительной поверхностью.
Первый эксцентриситет (осевое смещение): осевая линия штока расположена позади осевой линии корпуса клапана, то есть она смещена от поверхности уплотнения диска вдоль направления потока.
Второй эксцентриситет (радиальное смещение): осевая линия штока отклоняется от осевой линии трубопровода, то есть она смещается перпендикулярно направлению потока на определенное расстояние (а).
Закрытое положение: когда диск вращается, чтобы совместиться с осевой линией корпуса клапана, уплотнительная поверхность диска создает расклинивающую силу из-за двух эксцентриситетов, плотно прижимаясь к седлу для достижения уплотнения. Конструкция обеспечивает более плотное уплотнение при закрытии клапана.
Процесс открытия: когда шток вращает диск, уплотнительная поверхность быстро отделяется от седла с минимальным трением благодаря эксцентричной конструкции.
Полностью открытое положение: после поворота на 90° диск выравнивается по направлению потока, что приводит к минимальной потере давления.
Вывод: Комбинация эксцентрических расстояний (a и b) обеспечивает плотное уплотнение при закрытии и быстрое разделение при открытии, обеспечивая низкое трение, длительный срок службы и высокие характеристики уплотнения.

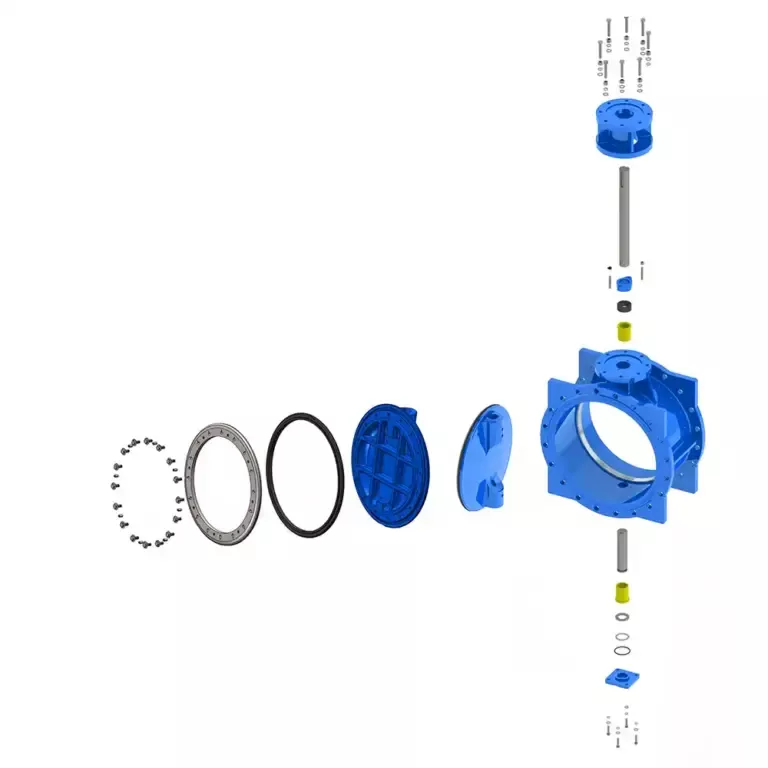

Высокопроизводительный двухэксцентриковый дроссельный клапан в основном состоит из корпуса клапана, диска, штока, уплотнительного кольца, седла и привода . Его компактная структура обеспечивает как прочность, так и герметичность. Сердцевина имеет конструкцию с двойным эксцентриком , которая позволяет диску быстро отделяться от седла, , уменьшая трение и износ, тем самым продлевая срок службы и повышая надежность уплотнения.
KST предоставляет несколько типов подключения для удовлетворения различных требований к установке:
Тип пластины: Компактный и легкий, подходит для трубопроводных систем с ограниченным пространством, отличается простотой установки и низкой стоимостью.
Тип наконечника: Оснащен резьбовыми наконечниками, позволяющими одностороннюю разборку, идеально подходит для обслуживания и изоляции.
Фланцевый тип: высокопрочное и стабильное уплотнение, подходящее для трубопроводов высокого давления или большого диаметра.
Углеродистая сталь (WCB): хорошая механическая прочность и экономичность для общего применения..
Жаропрочная сталь: сохраняет прочность при высоких температурах, подходит для тепловых систем.
Нержавеющая сталь (304/316): отличная коррозионная стойкость для химической, водоочистной и пищевой промышленности.
Сплав на основе никеля: устойчив к сильной коррозии и высокотемпературному окислению.
Титановый сплав: легкий, высокопрочный и устойчивый к коррозии в морской воде.
ПТФЭ: отличная химическая стабильность и устойчивость к коррозии, подходит для применений при низком давлении.
RPTFE: армированный ПТФЭ с улучшенной износостойкостью и прочностью, подходящий для нефтяных, газовых, фармацевтических и паровых систем.
(1) Конструкция с низким коэффициентом трения: диск быстро отрывается от седла во время открытия, что снижает износ и продлевает срок службы.
(2) Отличные характеристики уплотнения: эксцентриковая конструкция обеспечивает более надежное уплотнение.
(3) Низкий рабочий крутящий момент: более простая эксплуатация по сравнению с концентрическими дроссельными затворами.
(4) Широкий диапазон применения: подходит для среднего давления и некоторых высокотемпературных условий.
1. Низкий рабочий крутящий момент, снижающий нагрузку на привод и повышающий эффективность системы;
2. Превосходные характеристики уплотнения с возможностью двунаправленного уплотнения ;
3. Низкие затраты на техническое обслуживание благодаря простой конструкции;
4. Совместимость с пневматическими, электрическими или гидравлическими приводами;
5. Подходит для различных промышленных применений, включая агрессивные среды..
Благодаря усовершенствованной конструкции и сочетанию материалов высокопроизводительные двухэксцентриковые дроссельные затворы KST обеспечивают высокую надежность и долговременную стабильность , что делает их идеальным решением для промышленных систем управления жидкостями.
1. В чем разница между дроссельными затворами с двойным эксцентриком и концентрическими?
Дроссельный затвор с двойным эксцентриком имеет смещенную конструкцию, которая позволяет диску быстро отделяться от седла, уменьшая трение и износ. Напротив, концентрический дроссельный клапан поддерживает постоянный контакт, что приводит к более высокому износу.
2. Для каких применений подходят дроссельные заслонки с двойным эксцентриком?
Они подходят для среднего давления и некоторых высокотемпературных условий, обычно используются в водоподготовке, нефтехимии и энергетике.
3. Можно ли использовать дроссельные заслонки с двойным эксцентриком в системах автоматизации?
Да, они могут быть оснащены пневматическими, электрическими или гидравлическими приводами и широко используются в автоматизированных системах управления.
