Мотор
▶ Конфигурация : трехфазный двигатель AB 'ABB ' разработан в соответствии с Международной электротехнической комиссией IEC60034 и IEC60072. Это соответствует европейским требованиям маркировки.
Взрыв-защищенный двигатель : также доступна версия для взрыва, отвечающая требованиям различных приложений.
Производительность : он предлагает отличную электрическую производительность, низкий уровень шума и низкую вибрацию.
Защита: IP55
Изоляция.
Рабочее напряжение:
≤ 3 кВт: 220-240V / 380-420V, Δ / y
3 кВт: 380-420V / 660-690V, Δ / y
Частота: 50 Гц / 60 Гц
Рабочий метод : непрерывный (S1)
Скорость вращения: стандартная скорость вращения составляет 2900 об / мин
Технические спецификации
Применение : принадлежит турбине, центробежный насос диверсии может извлекать жидкость вакуумного бака под давлением отрицательного давления 0,09 МПа.
Спецификация : 3T-180T, 0,75 кВт-75 кВт
Материал: SUS304, SUS316L (корпус насоса, крышка насоса, рабочее колесо, которое находится в контакте со средним материалом из нержавеющей стали SUS316L и SUS304)
Стандарт: DIN, смс
Рабочеешель: Рабочее колесо с открытым типом, Полугибленное рабочее колесо типа
Обработка поверхности: детали в контакте со средой отполируются
Рабочие условия: санитарные центробежные насосы обеспечивают высокую и низкоуровневую передачу, а также передачу уровня и имеют возможность всасывания.
Максимальное давление впускного отверстия: 0,5 МПа
Диапазон температуры: от -10 ° C до +140 ° C (EPDM)
Промытое механическое уплотнение : давление воды максимум 0,1 МПа
Скорость потока: 0,25 - 0,5 л/мин
Технические данные
| Измерение | （KW) | |||||||||
| 0.75 | 1.1 | 1.5 | 2.2 | 3.0 | 4.0 | 5.5 | 7.5 | 11 | 15 | |
| A | 325 | 325 | 325 | 325 | 380 | 380 | 430 | 430 | 570 | 570 |
| B | 225 | 225 | 225 | 225 | 275 | 275 | 325 | 325 | 390 | 390 |
| C | 125 | 125 | 140 | 140 | 160 | 190 | 210 | 210 | 356 | 356 |
| D | 205 | 205 | 205 | 205 | 240 | 240 | 282 | 282 | 385 | 385 |
| E | 109 | 109 | 109 | 109 | 114 | 114 | 114 | 114 | 121 | 121 |
| F | 67 | 67 | 67 | 67 | 76 | 76 | 76 | 76 | 104 | 104 |
| G | 162 | 162 | 162 | 162 | 178.5 | 178.5 | 178.5 | 178.5 | 204.5 | 207.5 |
| H | 273 | 273 | 273 | 273 | 300 | 300 | 297 | 297 | 390 | 390 |
| I | 85 | 85 | 85 | 85 | 115 | 115 | 155 | 155 | 145 | 145 |
| J | 155 | 155 | 155 | 155 | 170 | 170 | 185 | 185 | 245 | 245 |
| K | 320 | 320 | 320 | 320 | 385 | 385 | 455 | 455 | 555 | 555 |
Таблица отбора
| Модель | 3T/16M | 3t/30m | 5t/24M | 5t/30m | 10т/24 м | 10t/36M | 10t/50m | 15t/24M |
| Власть (кВт) | 0.75 | 2.2 | 1.5 | 3.0 | 2.2 | 3.0 | 5.5 | 3.0 |
| Вход/выход (мм) | 38/32 | 38/38 | 38/38 | 38/38 | 51/38 | 51/51 | 51/51 | 51/51 |
| Модель | 20т/24 м | 20т/36м | 30t/24M | 30t/36M | 40t/24M | 50t/40M | 60t/24M | 60t/40M |
| Власть (кВт) | 4.0 | 5.5 | 5.5 | 7.5 | 7.5 | 11.0 | 11.0 | 15.0 |
| Вход/выход (мм) | 51/51 | 51/51 | 51/51 | 63/51 | 63/51 | 89/63 | 89/63 | 89/89 |
Приложение

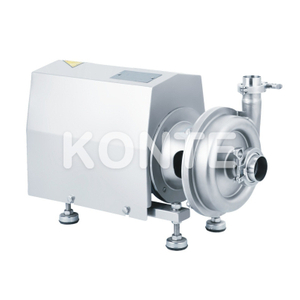

▶ Центробежная насосная изготовленная из нержавеющей стали с Ahrouded Motor.
▶ Его санитарный и экономичный дизайн делает его идеальным для молочных продуктов, напитков, обработки пищевых продуктов, фармацевтической и фино-химической промышленности.
