Просмотры:0 Автор:Pедактор сайта Время публикации: 2026-04-07 Происхождение:Работает
В фармацевтическом производстве ставки на перекачку жидкости исключительно высоки. Выбор насоса – это не просто механический выбор; это важное решение, которое напрямую влияет на целостность партии, стерильность продукта и соответствие нормативным требованиям таких стандартов, как FDA и GMP. Один-единственный просчет может привести к катастрофическим неудачам. Финансовые риски и риски безопасности, связанные с загрязнением, нарушением герметичности или плохой очисткой, огромны, что потенциально может привести к потере партии, отзыву продукции и значительному репутационному ущербу. «Мертвые ноги» или щели во внутренней геометрии насоса могут содержать микроорганизмы, ставя под угрозу весь производственный цикл. В этом руководстве представлена всеобъемлющая основа для выбора оптимального насоса санитарного класса , баланса динамики жидкости, строгих стандартов гигиены и общей стоимости владения, чтобы обеспечить безопасность, эффективность и соответствие вашего процесса.
Ключевые выводы
Определение фармацевтических стандартов для санитарных насосов
Первичные насосные технологии для фармацевтического производства
Критерии оценки: подбор насоса для конкретного применения
Руководство по выбору насоса в зависимости от области применения
Общая стоимость владения (TCO) и рентабельность инвестиций
Риски реализации и выбор поставщика
Стратегия реализации и последующие шаги
Заключение
Часто задаваемые вопросы
Соответствие не подлежит обсуждению: убедитесь, что все насосы соответствуют стандартам 3A, EHEDG и USP Class VI.
Материал имеет значение: нержавеющая сталь 316L с чистотой поверхности Ra ≤ 0,4 мкм является отраслевым эталоном для фармацевтического применения.
Сопоставьте тип насоса с жидкостью: центробежный для маловязкой жидкости (WFI); Роторно-лопастной или двухшнековый для продуктов с высокой вязкостью или чувствительных к сдвигу.
Эксплуатационная эффективность: отдайте приоритет совместимости CIP/SIP (очистка на месте/пар на месте) и интеграции VFD для снижения затрат на электроэнергию и техническое обслуживание.
Насос, используемый в фармацевтических целях, должен соответствовать набору бескомпромиссных стандартов, которые намного превосходят стандарты других отраслей. Эти стандарты разработаны для защиты чистоты продукции и безопасности пациентов на каждом этапе. Они сосредоточены на целостности материала, гигиеническом дизайне, соблюдении нормативных требований и безупречной технологии герметизации.
Базовым материалом для любой смачиваемой части фармацевтического насоса является нержавеющая сталь 316L. Низкое содержание углерода («L») делает его очень устойчивым к коррозии, особенно к агрессивным чистящим средствам, используемым в циклах очистки на месте (CIP) и пропаривания на месте (SIP). Однако сырье — это только отправная точка. Обработка поверхности не менее важна.
Чтобы предотвратить адгезию микробов и образование биопленок, поверхности должны быть исключительно гладкими. Это достигается за счет механической полировки, за которой следует электрополировка — процесс, при котором удаляется микроскопический слой металла и создается пассивная поверхность без щелей. Отраслевым стандартом для насосов санитарного класса для фармацевтических препаратов является шероховатость поверхности (Ra) менее или равная 0,4 микрометра (мкм), что важно для стерильных применений.
Гигиеническая конструкция обеспечивает возможность полной очистки и слива жидкости из насоса. Основная цель — устранить любые места, где продукт или чистящие растворы могут застаиваться. Ключевые принципы включают в себя:
Никаких «мертвых ног»: все внутренние пути должны быть свободны от застойных зон или «мертвых ног», где жидкость может скапливаться и содержать бактерии.
Полный дренаж: Корпус насоса и внутренняя геометрия должны быть самодренируемыми, чтобы после циклов очистки не оставалось остатков.
Конструкция без щелей: все стыки, сварные швы и соединения спроектированы так, чтобы быть гладкими и не иметь щелей, в которых могут задерживаться загрязнения.
Навигация в нормативной среде имеет решающее значение для соблюдения требований. Несколько ключевых стандартов и органов регулируют разработку и использование санитарных насосов в фармацевтике:
FDA (Управление по контролю за продуктами и лекарствами США): устанавливает общие рекомендации для оборудования, используемого в производстве лекарств.
Санитарные стандарты 3-A: предусматривают конкретные критерии проектирования оборудования, обеспечивающие возможность очистки и проверки.
EHEDG (Европейская группа по гигиеническому проектированию и проектированию): предлагает подробные рекомендации и методы испытаний для проверки гигиенического проектирования.
GMP (надлежащая производственная практика): система правил, обеспечивающая последовательное производство и контроль продукции в соответствии со стандартами качества.
Класс VI USP: стандарт для пластмасс и эластомеров, гарантирующий, что такие материалы, как уплотнительные кольца и прокладки, нетоксичны и не выделяют вредные вещества в продукт.
Уплотнение вала часто является наиболее уязвимым компонентом насосной системы. Это предотвращает утечку во время вращения вала насоса. В фармацевтических применениях любая утечка недопустима. В этой области доминируют две основные технологии:
Механические уплотнения. Это наиболее распространенный тип, в котором используются две чрезвычайно плоские твердые поверхности (часто из карбида кремния), прижатые друг к другу для образования уплотнения. Несмотря на свою эффективность, они являются предметом износа и потенциальной точкой отказа. Правильный выбор материалов поверхностей уплотнения и эластомеров класса VI USP имеет решающее значение.
Магнитные приводы (Mag-Drives): Эти насосы не имеют уплотнений. Они используют магниты для соединения двигателя с рабочим колесом через защитную оболочку, полностью изолируя жидкость от атмосферы. Такая конструкция обеспечивает нулевую утечку, что делает ее идеальной для работы с очень ценными, стерильными или опасными жидкостями. Однако они обычно имеют более высокую первоначальную стоимость.
Выбор правильной технологии насоса полностью зависит от свойств жидкости и технологических требований. Каждый тип санитарного насоса выполняет определенную роль, в которой он превосходен на фармацевтическом предприятии.
Санитарные центробежные насосы , которые часто называют «рабочей лошадкой» в отрасли, предназначены для работы с высокими расходами и низкой вязкостью. Он использует энергию вращения рабочего колеса для перемещения жидкостей. Простая и прочная конструкция делает его надежным и простым в обслуживании.
Лучше всего подходит для: воды для инъекций (WFI), очищенной воды, растворителей и растворов CIP.
Ключевое преимущество: высокая эффективность и скорость потока для жидких жидкостей. Экономически эффективен для трансферных пошлин.
Ограничение: Не подходит для продуктов с высокой вязкостью или материалов, чувствительных к сдвигу. Производительность значительно падает при увеличении вязкости выше 500 сП.

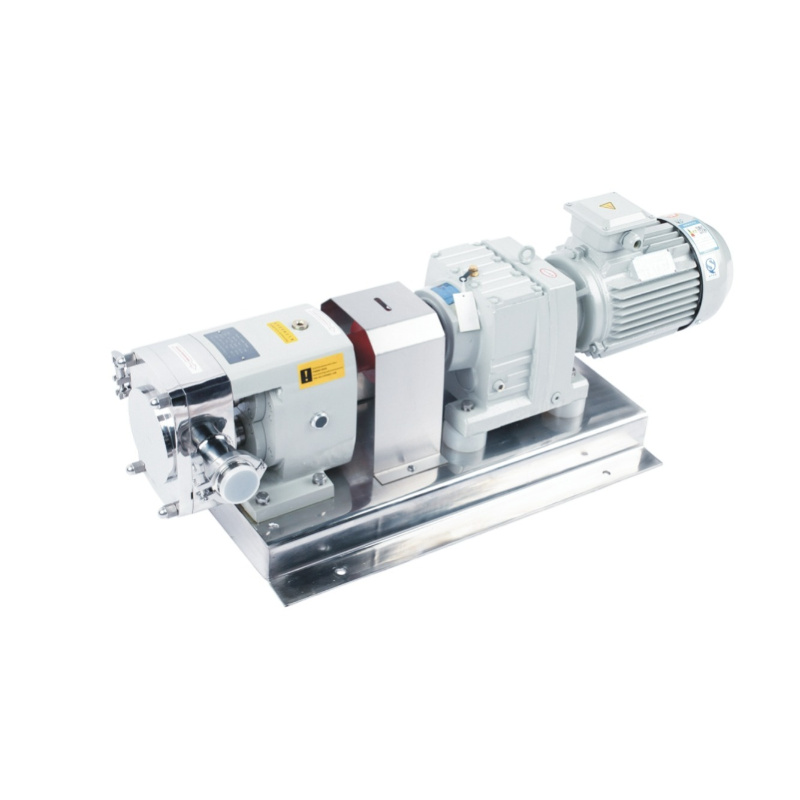

Ротационно -лопастной насос санитарного класса — это тип насоса объемного типа, в котором для перемещения жидкости используются две или более взаимозацепляющихся лопастей. Лопасти не соприкасаются, обеспечивая мягкую перекачку с низким сдвигом и сохраняя целостность продукта.
Подходит для: жидкостей с высокой вязкостью, таких как сиропы, гели, кремы и мази. Также идеально подходит для чувствительных к сдвигу биологических веществ, таких как клеточные культуры и белки.
Ключевое преимущество: бережное обращение с продуктом, способность работать с твердыми частицами и постоянная скорость потока независимо от изменений давления.
Ограничение: более сложный и дорогой, чем центробежные насосы. Может быть поврежден при высыхании.

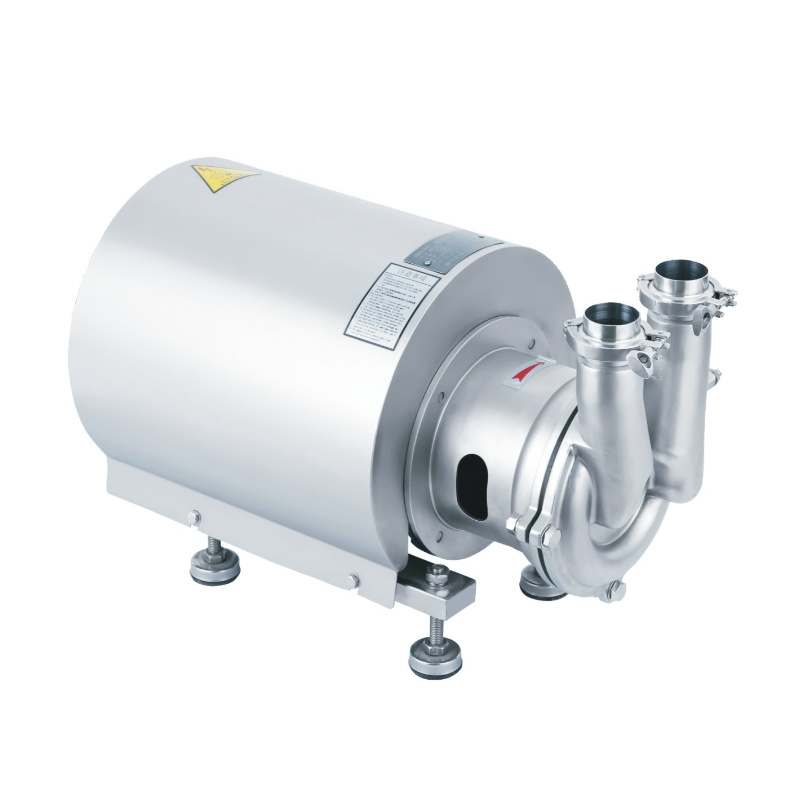

Этот специализированный центробежный или водокольцевой насос предназначен для перекачивания жидкостей с вовлеченным воздухом. Самовсасывающий насос санитарного класса может откачивать воздух из всасывающей линии, позволяя ему «поднимать» жидкость с более низкого уровня без необходимости использования приемного клапана.
Лучше всего подходит для: систем возврата CIP, опорожнения резервуаров и ситуаций, когда насос расположен над источником жидкости.
Ключевое преимущество: отличная способность к обработке воздуха, которая предотвращает образование воздушных пробок и обеспечивает эффективное удаление чистящих жидкостей.
Ограничение: обычно менее эффективны, чем стандартные центробежные насосы для перекачки чистой жидкости.

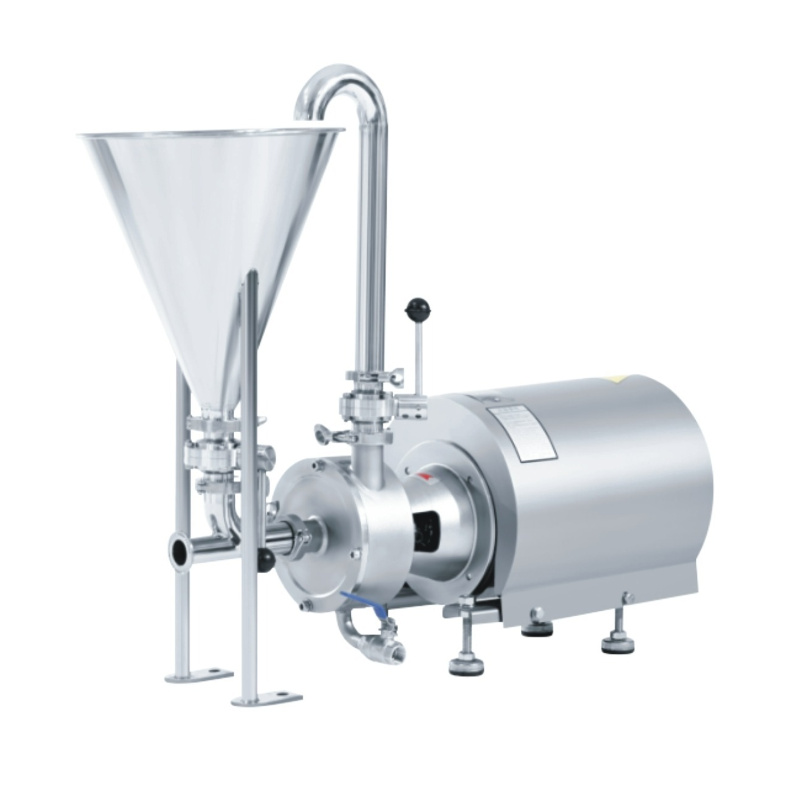

Насос санитарного класса сдвига Trl -H , также известный как смеситель или эмульгатор с высоким сдвиговым усилием, предназначен не только для перекачки, но и для обработки. В нем используется высокоскоростной узел ротор-статор для разрушения частиц и создания стабильных эмульсий или дисперсий.
Лучше всего подходит для: эмульгирования, гомогенизации, растворения порошков в жидкостях и смешивания активных фармацевтических ингредиентов (API) с высоким усилием сдвига.
Ключевое преимущество: объединяет перекачку и смешивание в одном эффективном блоке, улучшая согласованность процесса.
Ограничение: узкоспециализированный и не подходящий для простой перекачки жидкости. Интенсивный сдвиг может повредить чувствительные продукты.
Санитарный вакуумный насос из нержавеющей стали имеет решающее значение для процессов, требующих отрицательного давления. Эти насосы, часто использующие жидкостно-кольцевую технологию, соответствуют тем же гигиеническим стандартам, что и насосы для перекачки жидкости.
Лучше всего подходит для: дегазации жидкостей для удаления растворенного воздуха, вакуумной транспортировки чувствительных продуктов и процессов стерильной фильтрации.
Ключевое преимущество: позволяет осуществлять процессы, которые невозможны при атмосферном давлении, обеспечивая стабильность и чистоту продукта.
Ограничение: Разработан специально для создания вакуума и работы с газожидкостными смесями; не является основным устройством для перекачки жидкости.
Систематический процесс оценки гарантирует, что вы выберете насос, который не только работает, но и превосходно работает. Это предполагает глубокое изучение характеристик вашей жидкости, необходимых показателей производительности и конкретных эксплуатационных потребностей.
Характер жидкости является наиболее важным фактором при выборе насоса. Ключевые свойства для анализа включают в себя:
Вязкость (сП): измеряет сопротивление жидкости течению. Жидкости с низкой вязкостью, такие как вода (~ 1 сП), идеально подходят для центробежных насосов. Жидкости с высокой вязкостью, такие как кремы (> 10 000 сП), требуют объемных насосов, таких как роторно-лопастные модели.
Температура: Рабочая температура влияет на вязкость жидкости, расширение материала и выбор эластомеров для уплотнений и прокладок.
Чувствительность к сдвигу. Биологические продукты, такие как белки, вакцины и клеточные культуры, могут быть повреждены или денатурированы высокими силами сдвига, создаваемыми в центробежном насосе. Для этих применений необходимы насосы с низким сдвиговым усилием (кулачковые, перистальтические).
Как только вы поймете суть жидкости, вы должны определить требования к производительности системы.
Скорость потока (гал/мин/л/мин): объем жидкости, который необходимо переместить за заданное время. Это основной фактор при выборе насоса.
Перепад давления (напор): общее давление, которое должен создать насос для перемещения жидкости от источника к месту назначения. Сюда входит преодоление силы тяжести (статический напор), трения в трубах (напор трения) и любого давления в сосуде назначения.
Зависимость между расходом и напором отображается на кривой насоса, что важно для правильного выбора насоса.
Стандартные центробежные насосы не могут перекачивать значительные объемы воздуха и для работы должны иметь затопленный всасывающий патрубок (источник жидкости над входным отверстием насоса). В ситуациях, когда это невозможно или когда в линии ожидается наличие воздуха, необходимо использовать самовсасывающий насос санитарного класса . Эти насосы имеют решающее значение для:
Возврат CIP: Эффективное удаление чистящих растворов, смешанных с воздухом, из емкостей и трубопроводов.
Разгрузка резервуаров: Полное опорожнение резервуаров, не оставляя пятки.
Подъем всасывания: забор жидкости из бочек или отстойников, расположенных под насосом.
Если ваша жидкость содержит взвешенные твердые вещества, такие как кристаллы в суспензии или остатки клеток, насос должен быть способен перерабатывать их, не причиняя вреда продукту или самому насосу. Центробежные насосы часто могут перекачивать небольшие твердые твердые частицы, но деликатные частицы требуют более бережного подхода. Насосы объемного действия со специальной конструкцией ротора или лопастей (например, двухлопастные) предназначены для перекачивания более крупных и хрупких твердых частиц с минимальным воздействием.
| Тип насоса | Диапазон вязкости | Сдвиговое воздействие | Лучшее применение |
|---|---|---|---|
| Центробежный | Низкий (<500 сП) | Высокий | WFI, растворители, поставка CIP |
| Вращающийся лепесток | От среднего до очень высокого | Низкий | Кремы, гели, биопрепараты |
| Самовсасывающий | Низкий | Средне-высокий | Возврат CIP, опорожнение резервуара |
| Высокий сдвиг | От низкого до среднего | Очень высокий | Эмульгирование, гомогенизация |
Первоначальная цена покупки насоса составляет лишь часть его общей стоимости владения (TCO). Эксплуатационные затраты, включая энергию, техническое обслуживание и время простоя, часто перевешивают капитальные затраты в течение жизненного цикла насоса. Оптимизация с учетом этих факторов является ключом к достижению высокой рентабельности инвестиций (ROI).
Насосы являются значительными потребителями энергии на любом производственном предприятии. Однако во многих случаях не требуется, чтобы насос постоянно работал на полной скорости. Интеграция частотно-регулируемого привода (ЧРП) позволяет контролировать скорость двигателя насоса в точном соответствии с требованиями технологического процесса. Согласно законам сродства насосов, потребляемая мощность пропорциональна кубу скорости. Это означает, что снижение скорости насоса всего на 20 % может снизить его энергопотребление почти на 50 %. ЧРП обеспечивает значительную экономию, особенно для насосов, работающих при частичной нагрузке в течение длительного времени.
Автоматизированные циклы очистки и стерилизации являются стандартными в фармацевтической отрасли и обеспечивают стабильные, проверяемые результаты и сокращение времени простоя. Насос должен быть полностью совместим с этими процессами.
CIP (очистка на месте): Насос должен выдерживать воздействие химических веществ (кислот, щелочей) и температур, используемых в циклах очистки. Его внутренняя конструкция должна обеспечивать достаточную скорость потока ко всем поверхностям для эффективной очистки.
SIP (пар на месте): Насос и его уплотнения должны выдерживать высокие температуры и быстрые изменения температуры (термический шок), связанные со стерилизацией паром, без деформации или выхода из строя.
Даже самые лучшие насосы требуют обслуживания. Ключевым моментом является выбор конструкции, которая сделает обслуживание простым, быстрым и предсказуемым.
Простота замены уплотнений. Выбирайте конструкции уплотнений с фронтальной загрузкой, которые позволяют обслуживающему персоналу заменять уплотнения, не снимая насос с трубопровода, что значительно сокращает время простоя.
Наличие запасных частей. Убедитесь, что производитель предоставляет легкодоступные запасные части, особенно критически изнашиваемые детали, такие как уплотнения и эластомеры.
Выбор эластомера: Все уплотнительные кольца и прокладки должны быть изготовлены из сертифицированных материалов USP класса VI, таких как EPDM или PTFE, чтобы предотвратить выщелачивание и обеспечить совместимость с продуктом и чистящими средствами.
В регулируемой среде вам не нужно просто использовать подходящее оборудование; вы должны это доказать. Авторитетный поставщик насосов должен предоставить полный пакет документации для поддержки ваших усилий по проверке. Это включает в себя:
Квалификация установки (IQ): Документация, подтверждающая, что насос установлен правильно и соответствует указанной конструкции.
Эксплуатационная квалификация (OQ): записи, подтверждающие, что насос работает правильно в соответствии со своими функциональными спецификациями.
Квалификация производительности (PQ): подтверждение того, что насос стабильно работает так, как требуется в контексте всего процесса.
Эта документация имеет решающее значение для готовности к аудиту и демонстрации соответствия GMP.
Даже при тщательном планировании некоторые ошибки могут поставить под угрозу установку насоса. Понимание этих рисков и разработка логического процесса составления короткого списка поставщиков помогут вам избежать дорогостоящих ошибок.
Насосы слишком большого размера. Распространенной ошибкой является добавление чрезмерных коэффициентов безопасности при выборе насоса. Центробежный насос слишком большого размера часто дросселируется клапаном, что приводит к потере энергии и может привести к кавитации (образованию и схлопыванию пузырьков пара), которая повреждает рабочее колесо и корпус. Правильный подбор насоса и использование частотно-регулируемого привода для управления — гораздо более эффективный и надежный подход.
Игнорирование совместимости материалов: хотя нержавеющая сталь 316L прочна, она не защищена от всех химикатов. Высококонцентрированные кислоты или хлориды, используемые в некоторых протоколах очистки, могут вызвать коррозию. Всегда проверяйте совместимость всех смачиваемых материалов, включая эластомеры, с каждой жидкостью, с которой они контактируют.
Механические уплотнения являются основной причиной простоя насоса. Нарушение уплотнения не только останавливает производство, но также может привести к загрязнению продукта. Ключом к надежности является выбор правильных материалов поверхностей уплотнения для конкретного применения. Хотя углерод/керамика является распространенным выбором, более требовательные фармацевтические применения выигрывают от более твердых и долговечных материалов, таких как карбид кремния (SiC) по сравнению с карбидом кремния (SiC) или карбидом вольфрама. Эти материалы обладают превосходной устойчивостью к износу, коррозии и тепловому удару.
При составлении короткого списка поставщиков насосов не ограничивайтесь техническими спецификациями и оцените возможности и систему поддержки поставщика. Используйте этот контрольный список:
Техническая поддержка: есть ли у них доступные эксперты, которые разбираются в фармацевтическом применении и могут помочь вам определить размер и выбрать правильный насос?
Доступность запасных частей: могут ли они гарантировать быструю доставку критически важных запасных частей, чтобы минимизировать время простоя? Поддерживают ли они местный инвентарь?
Документация по валидации: является ли их стандартный пакет документации полным и достаточным для ваших требований IQ/OQ?
Историческая эффективность: могут ли они предоставить рекомендации или тематические исследования других клиентов из фармацевтического или биотехнологического секторов высокой чистоты?
Обучение и обслуживание. Предлагают ли они обучение на месте для ваших групп технического обслуживания и обеспечивают сервисную поддержку на местах?
После того как у вас будет список технически подходящих насосов от квалифицированных поставщиков, заключительные шаги включают более формальную оценку. Обычно это включает в себя выпуск запроса на предложение (RFP) для получения официальных расценок и, для критически важных приложений, проведение пилотного тестирования. Пилотное испытание позволяет вам оценить реальную производительность насоса с вашим конкретным продуктом, подтвердив, что он соответствует всем технологическим требованиям, прежде чем совершать полномасштабную покупку.
Выбор подходящего насоса санитарного класса для фармацевтического применения является критически важной задачей, требующей целостного подхода. Оптимальный выбор редко бывает самым дешевым заранее. Это расчетный баланс между первоначальными капитальными затратами (CAPEX) и долгосрочными эксплуатационными расходами на электроэнергию, техническое обслуживание и потенциальные простои. Систематически оценивая характеристики жидкости, соблюдая строгие гигиенические нормы проектирования и нормативные стандарты, а также учитывая общую стоимость владения, вы можете обеспечить надежность процесса и безопасность продукции. В конечном счете, лучше всего проконсультироваться со специалистом по работе с жидкостями, который поможет проверить характеристики насоса в соответствии с вашими конкретными условиями технологического процесса, гарантируя решение, которое не просто соответствует требованиям, но и действительно оптимизировано для производительности.
О: Основные различия заключаются в уровне документации и стандартах материалов. Фармацевтический насос требует гораздо более гладкой поверхности (Ra ≤ 0,4 мкм) для предотвращения роста микробов, полной прослеживаемости материала и эластомеров (прокладок, уплотнительных колец), соответствующих стандартам биосовместимости класса VI USP. Пищевые насосы могут иметь менее строгую обработку поверхности и не требовать такого же уровня подтверждающей документации.
Ответ: Выбирайте роторно-лопастной насос, если ваша жидкость имеет высокую вязкость (например, крем или гель) или чувствительна к сдвигу (например, биологический препарат или клеточная культура). Центробежные насосы очень эффективны для жидкостей с низкой вязкостью, таких как вода, но их высокоскоростное рабочее колесо может повредить деликатные продукты, и они быстро теряют эффективность по мере увеличения вязкости.
О: Нержавеющая сталь 316L необходима из-за ее превосходной коррозионной стойкости, особенно к хлоридам и агрессивным чистящим средствам. Буква «L» указывает на низкое содержание углерода, что сводит к минимуму выделение карбидов во время сварки. Это гарантирует сохранение антикоррозионных свойств материала в точках сварки, которые являются обычным местом разрушения нержавеющих сталей более низкого качества.
Ответ: Самовсасывающий насос значительно повышает эффективность мойки на месте (CIP) за счет эффективной обработки воздушно-жидкостной смеси, образующейся во время цикла возврата. Он может удалять воздух из линий, предотвращая образование воздушных пробок и гарантируя полное удаление всего чистящего раствора из сосудов и трубопроводов. Это приводит к более быстрым, надежным и повторяемым результатам очистки.
Ответ: Для стерильных фармацевтических процессов отраслевой стандарт для смачиваемых поверхностей обычно составляет Ra ≤ 0,4 микрометра (мкм), что часто достигается путем электрополировки. Хотя в некоторых случаях допускается Ra до 0,8 мкм, более гладкая отделка толщиной 0,4 мкм обеспечивает превосходную защиту от микробной адгезии и образования биопленки, что делает ее предпочтительным выбором для обеспечения стерильности.
