Дроссельный клапан из ПВХ с электроприводом сочетает в себе дроссельный клапан из ПВХ с электрическим приводом для автоматического включения/выключения и регулирования расхода. Его коррозионная стойкость, легкая конструкция и простота обслуживания делают его пригодным для систем очистки воды при температуре окружающей среды и низком и среднем давлении. В этой статье описываются принцип работы, преимущества, применение, сравнение с металлическими клапанами и ключевые факторы выбора, которые помогут вам выбрать правильный клапан.
Оглавление
Что такое электрический дроссельный клапан из ПВХ?
Как работает электрический дроссельный клапан из ПВХ?
Зачем использовать клапаны из ПВХ для очистки воды?
Электрический клапан-бабочка из ПВХ и металлический электрический клапан-бабочка
Основные области применения электрических клапанов-бабочек из ПВХ
Как правильно выбрать электрический дроссельный клапан из ПВХ
Часто задаваемые вопросы
Ключевое слово: Электрический клапан-бабочка из ПВХ ，Клапан-бабочка из ПВХ , Дроссельный клапан с электроприводом, Электрический двухстворчатый клапан из ПВХ, Двухстворчатый клапан для очистки воды
Электрический дроссельный клапан из ПВХ представляет собой автоматический регулирующий клапан, состоящий из дроссельного клапана из ПВХ и электрического привода..

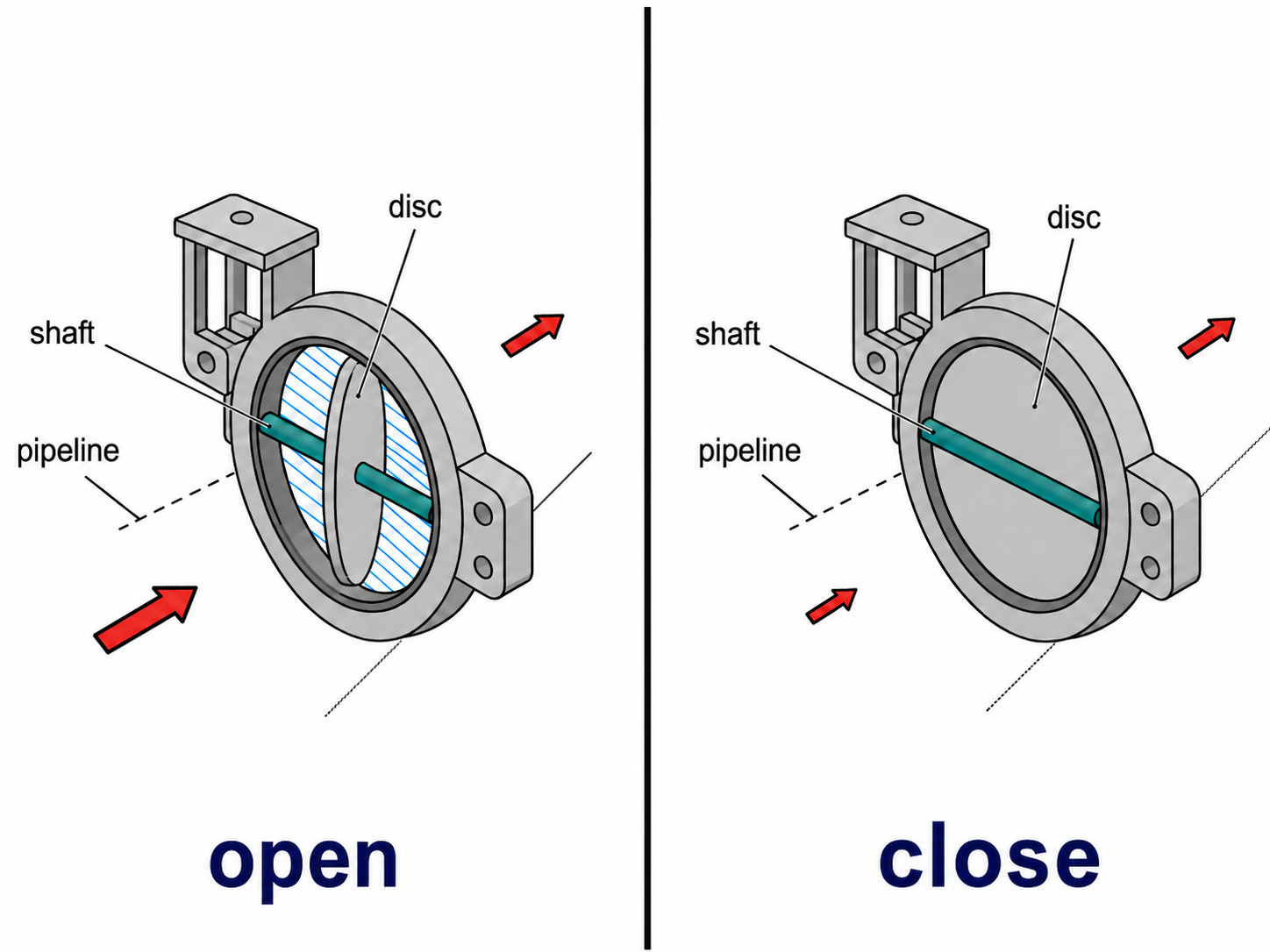

Корпус клапана содержит вращающийся диск, установленный на центральном валу. Поворот этого диска контролирует поток через трубопровод:
Диск, параллельный потоку, позволяет жидкости проходить.
Диск, перпендикулярный потоку, перекрывает трубопровод.
Промежуточное положение диска позволяет регулировать поток в соответствующем рабочем диапазоне.
Электрический привод использует двигатель и коробку передач для вращения вала клапана. В зависимости от конфигурации привода клапан может обеспечивать простую изоляцию «вкл./выкл.» или модулирующее управление потоком..

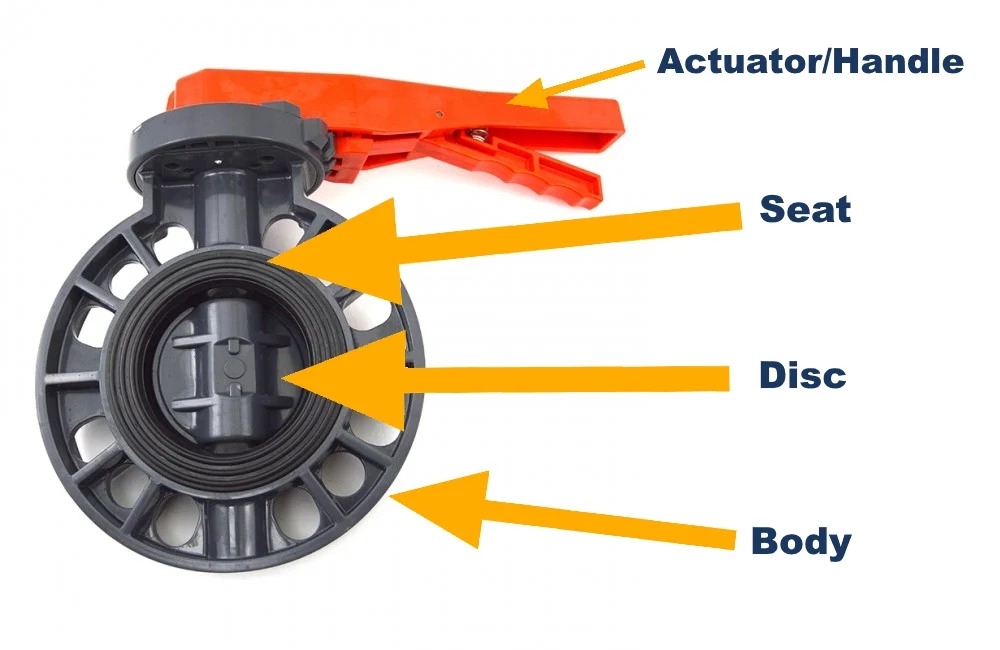

Типичные компоненты включают в себя:
Корпус клапана из ПВХ или ХПВХ
Диск из ПВХ, ХПВХ, ПП или ПВДФ
Вал клапана из нержавеющей стали или устойчивый к коррозии
Уплотнительные компоненты из EPDM, FPM или FKM
Электрический привод
Электрические дроссельные заслонки из ПВХ обычно устанавливаются в системах водоочистки, дозирования химикатов, фильтрации, орошения, сточных вод и опреснения . Их легкая конструкция и химическая стойкость делают их практичной альтернативой металлическим клапанам при подходящих условиях эксплуатации.
Электрический привод преобразует электрическую энергию в управляемое механическое вращение . При получении команды от панели управления, программируемого логического контроллера или системы SCADA привод вращает вал и диск дроссельной заслонки.
В двухпозиционных приложениях клапан обычно работает в двух положениях:
Полностью открыт
Полностью закрыт
Внутренние концевые выключатели останавливают привод после достижения им необходимого положения. Затем привод может отправить сигнал состояния «открыто» или «закрыто» обратно в систему управления.
В модуляционных приложениях привод реагирует на управляющие сигналы, такие как:
4–20 мА
0–10 В
Другие совместимые аналоговые или цифровые сигналы
Система управления регулирует положение клапана в зависимости от расхода, давления, уровня в резервуаре или требований процесса. Например, расходомер может отправлять данные в реальном времени на контроллер, который затем дает команду клапану увеличить или уменьшить угол открытия.
Важные опции привода включают в себя:
Источник питания 24 В постоянного тока, 110 В переменного тока или 220 В переменного тока
Включение/выключение или модулирующее управление
IP67 или аналогичная степень защиты корпуса
Обратная связь по позиции
Ручное управление маховиком
Локальный индикатор положения
Защита от перегрузки
Дополнительная функция возврата батареи или функция отказоустойчивости
Стандартные электрические приводы обычно остаются в последнем положении во время сбоя питания. В приложениях, требующих определенного безопасного положения, следует использовать соответствующий отказоустойчивый привод, систему резервного питания или процедуру аварийного режима..
ПВХ не ржавеет и не подвержен гальванической коррозии, которая может поразить металлические клапаны . Он совместим со многими жидкостями, используемыми при очистке воды, в том числе:
Сырая вода
Очищенная вода
Морская вода и рассол
Разбавленные кислоты
Разбавленные щелочи
Гипохлорит натрия
Квасцы и другие коагулянты
Химическую совместимость по-прежнему необходимо проверять в зависимости от химической концентрации, температуры, давления и материала уплотнения. ПВХ устойчив ко многим химическим веществам, но не совместим со всеми растворителями или концентрированными химическими веществами..
Клапаны из ПВХ значительно легче аналогичных клапанов из чугуна или нержавеющей стали. Их меньший вес обеспечивает ряд практических преимуществ:
Более простое обращение и установка
Сниженные требования к подъему
Снижение нагрузки на опоры труб
Упрощенная установка на фильтрационные салазки.
Более простое обслуживание и замена
Легкий корпус особенно полезен при установке на возвышениях и в компактном очистном оборудовании..
Поверхности из ПВХ устойчивы к ржавчине и минеральному отложению. Плавный путь потока может помочь уменьшить отложения и потери давления в системах водоснабжения, рассола и сточных вод..
Однако клапан все равно должен иметь правильный размер. Взвешенные твердые частицы, волокнистые материалы и тяжелый шлам могут собираться вокруг диска или седла, если клапан не подходит для рабочей среды.
В отличие от металлических клапанов с покрытием, клапаны из ПВХ не требуют внешнего защитного покрытия для обеспечения устойчивости к коррозии . Таким образом, поверхностные царапины не подвергают металлический корпус ржавчине.
Регулярный осмотр по-прежнему необходим, особенно для:
Седла клапанов
уплотнительные кольца
Уплотнения вала
Износ диска
Работа привода
Электрические соединения
Тем не менее правильный выбор материала может снизить затраты на замену и техническое обслуживание, связанные с коррозией.
Электрические приводы подключаются непосредственно к электрической системе управления и не требуют инфраструктуры сжатого воздуха. Это исключает необходимость:
Воздушные компрессоры
Пневматические трубки
Оборудование подготовки воздуха
Электромагнитные воздушные клапаны
Постоянное устранение утечек воздуха
Таким образом, электрическое управление привлекательно для дистанционных клапанов, распределенных объектов и очистных сооружений без существующей сети сжатого воздуха.
ПВХ подходит не для каждого трубопровода водоподготовки. Его не следует выбирать исключительно из-за его коррозионной стойкости..
Характеристики ПВХ снижаются при повышении температуры. Фактическая максимальная температура и давление зависят от размера клапана, конструкции, состава материала и данных производителя о снижении давления и температуры.
Металл или другие конструкционные материалы могут быть более подходящими для:
Высокотемпературные жидкости
Трубопроводы высокого давления
Steam сервис
Тяжелые условия гидроудара
Пожаро-критические системы
Высокие механические нагрузки
Жидкости, несовместимые с ПВХ
Правильный выбор зависит от жидкости, температуры, давления, условий установки и требований жизненного цикла.

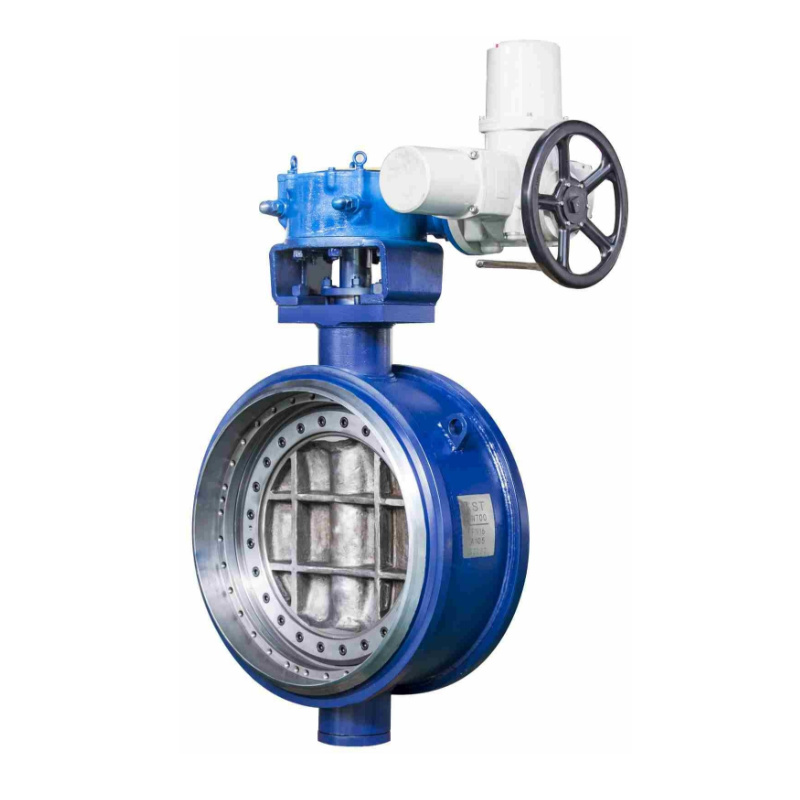

| Фактор оценки | Электрический дроссельный клапан из ПВХ | Металлический электрический дроссельный клапан |
|---|---|---|
| Коррозионная стойкость | Отлично подходит для многих химикатов для очистки воды. | Зависит от сплава, покрытия и совместимости жидкостей. |
| Масса | Легкий | Значительно тяжелее |
| Установка | Легче поднять и расположить | Может потребоваться дополнительный подъем и опора для труб. |
| Температурная способность | Преимущественно низкие и умеренные температуры. | Лучше для работы при повышенных температурах |
| Допустимое давление | Подходит для определенных систем низкого и среднего давления. | Обычно лучше для систем высокого давления. |
| Химическая стойкость | Сильный против многих солей, кислот и щелочей. | Может потребоваться нержавеющая сталь или специальные сплавы. |
| Механическая прочность | Ниже, чем металл | Более высокая структурная прочность |
| Обслуживание | Отсутствие ржавчины и разрушений покрытия | Может потребоваться проверка на коррозию и покрытие. |
| Первоначальная стоимость | Часто ниже | Обычно выше, в зависимости от сплава |
| Автоматизация | Совместимость с двухпозиционными и модулирующими приводами. | Совместимость с теми же вариантами привода |
ПВХ обычно предпочтительнее, когда основными требованиями являются устойчивость к коррозии, малый вес и экономичная автоматизация .
Металлические клапаны остаются более безопасным выбором, когда процесс включает в себя высокую температуру, высокое давление, серьезные механические нагрузки или условия эксплуатации, выходящие за пределы опубликованных номинальных характеристик клапана из ПВХ.
Решение должно основываться на общей стоимости жизненного цикла, а не только на первоначальной цене покупки. Недорогой металлический клапан, требующий частого ремонта или замены покрытия, в конечном итоге может стоить дороже, чем химически совместимый клапан из ПВХ. И наоборот, использование ПВХ за пределами его рабочего диапазона может привести к деформации, утечке или преждевременному выходу из строя..
На водоочистных станциях для дезинфекции, коагуляции и регулирования pH используются химические вещества, такие как гипохлорит натрия, квасцы, кислоты и щелочи..
Электрические дроссельные клапаны из ПВХ могут обеспечить автоматическую изоляцию или регулировку потока в совместимых химических линиях. выбрать Очень важно правильно EPDM широко используется для водоснабжения, тогда как FPM или FKM могут быть более подходящими для некоторых агрессивных химикатов. материал седла и уплотнения .
Установкам обратного осмоса требуются клапаны для:
Контроль питательной воды
Предварительная обработка
Мембранная изоляция
Обратная промывка
Концентрат маршрутизации
Работа с рассолом под низким давлением
ПВХ устойчив к коррозии, вызванной хлоридами, что делает его пригодным для многих линий морской воды и рассола низкого давления. Необходимо тщательно проверять номинальное давление клапана, поскольку для секций высокого давления системы обратного осмоса может потребоваться металл или другие высокопрочные материалы..
Песочные фильтры, фильтры с активированным углем и мембранные системы требуют неоднократного изменения направления потока во время фильтрации и обратной промывки.
Электрические дроссельные заслонки могут быть интегрированы в автоматизированную последовательность операций, управляемую ПЛК. Последовательная цикличность помогает поддерживать производительность фильтрации, сокращая при этом необходимость ручного труда.
Электрические дроссельные заслонки из ПВХ можно использовать для управления:
Неочищенные сточные воды
Очищенные сточные воды
Аэрация воды
Переработанная техническая вода
Поток осветлителя
Впускные и выпускные линии накопительного бака
Применение, связанное с тяжелым илом или крупными твердыми частицами, требует дополнительной оценки. Твердые частицы не должны загораживать диск, повреждать седло или препятствовать полному закрытию.
Соленая вода и концентрированный рассол могут быстро вызвать коррозию незащищенных металлических компонентов. Клапаны из ПВХ полезны в химически совместимых секциях низкого давления опреснительных установок..
Типичные места включают в себя:
Линии предварительной обработки
Системы химической очистки
Линии забортной воды низкого давления
Системы слива рассола
Вспомогательные системы водоснабжения
Электрические дроссельные заслонки из ПВХ также используются в крупных ирригационных сетях , системах хранения и промышленном водоснабжении. Дистанционное управление позволяет операторам контролировать несколько зон без ручного управления каждым клапаном.
Начните с определения точного состава жидкости, а не используйте общее описание, например «технологическая вода».
Предоставить производителю клапана:
Химическое название
Концентрация
Рабочая температура
Максимальная температура
Диапазон pH
Подвешенно-твердый контент
Чистящие химикаты
Ожидаемое время воздействия
Корпус из ПВХ, диск, седло, уплотнительные кольца и вал должны быть совместимы с рабочей средой.
Подтвердите как нормальные, так и максимальные рабочие условия. Учитывайте возможные скачки давления, запуски насосов, гидравлические удары и блокировки линий.
Никогда не выбирайте клапан, основываясь только на его номинальном давлении при комнатной температуре. Используйте диаграмму снижения номинальных характеристик давления и температуры, предоставленную производителем, чтобы определить допустимое давление при фактической рабочей температуре..
Размер клапана следует определять исходя из:
Требуемый расход
Диаметр трубы
Значение Cv или Kv
Допустимое падение давления
Скорость жидкости
Желаемый диапазон регулирования
Клапан слишком большого размера может обеспечить плохую модуляцию, поскольку небольшие перемещения приводят к большим изменениям потока. Клапан недостаточного размера может привести к чрезмерному перепаду давления, скорости и кавитации.
Используйте двухпозиционный привод, когда клапану необходимо только перекрыть или выпустить поток.
Используйте модулирующий привод, когда процесс требует регулируемого управления на основе:
Скорость потока
Уровень бака
Давление
Требования к дозированию химикатов
Последовательность фильтрации
Поворотный затвор может обеспечить регулирование расхода, но он не всегда является лучшим выбором для чрезвычайно точного дозирования. подтвердите требуемую Прежде чем использовать его в качестве регулирующего клапана, точность управления и полезный диапазон положения диска .
Привод должен обеспечивать достаточный крутящий момент для работы клапана при максимальном перепаде давления . На требуемый крутящий момент могут влиять:
Диаметр клапана
Материал сиденья
Давление жидкости
Вязкость жидкости
Содержание твердых веществ
Рабочая частота
Продолжительность времени между циклами
Включите соответствующий коэффициент безопасности, но избегайте установки привода слишком большого размера, который может повредить вал или седло клапана.
Перед заказом подтвердите доступную мощность объекта:
24 В постоянного тока
110 или 120 В переменного тока
220 или 230 В переменного тока
Привод также должен быть совместим с системой управления установкой. Укажите, требуется ли для приложения стандартная проводка, релейное управление, 4–20 мА, 0–10 В или цифровая связь.
Среды водоподготовки часто бывают влажными, влажными и химически агрессивными. Выберите тип корпуса, подходящий для места установки.
Степень защиты IP67 или NEMA 4X обычно рассматривается для открытых промышленных сред , но требуемый рейтинг должен основываться на местных электрических стандартах и фактических условиях воздействия.
Типичные варианты включают в себя:
EPDM для многих применений в сфере водоснабжения и водоотведения.
FPM или FKM для некоторых агрессивных химикатов
Другие эластомеры для специализированных сред
Не думайте, что один и тот же уплотнительный материал совместим со всеми химикатами для очистки воды. Совместимость должна быть проверена для конкретной концентрации и температуры.
При использовании с питьевой водой проверьте, имеет ли весь смачиваемый клапан в сборе требуемый местный сертификат для питьевой воды, например, NSF/ANSI 61, где это применимо.
В зависимости от рынка и проекта для привода также могут потребоваться:
Маркировка CE
сертификация UL
одобрение CSA
Прочие местные электротехнические требования
Сертификаты следует проверять на основе текущей документации производителя, а не предполагать, исходя из типа материала.
Клапаны из термопластика могут быть повреждены при неправильной установке. Ключевые требования включают в себя:
Выровняйте и поддержите соседние трубопроводы независимо.
Не используйте клапан для стягивания несоосных труб.
Соблюдайте указанный момент затяжки фланцевых болтов.
Затягивайте болты фланца постепенно, в порядке креста или звезды.
Избегайте чрезмерного сжатия фланца.
Обеспечьте достаточный зазор для перемещения диска.
Защитите клапан от гидроудара.
Учитывайте падение напряжения на длинных кабелях привода.
Обеспечьте доступ к ручному дублёру и электрическому шкафу.
Да, при условии, что клапан предназначен для использования с питьевой водой и имеет необходимые местные разрешения. Если применимо, проверьте сертификацию NSF/ANSI 61 для всего узла, контактирующего с рабочей средой, включая компоненты из ПВХ, диск, седло и уплотнения.
ПВХ совместим со многими растворами гипохлорита натрия, но пригодность зависит от концентрации, температуры и герметизирующих материалов. Перед использованием убедитесь в совместимости всего узла клапана.
Он может обеспечить плавное управление потоком в сочетании с совместимым приводом. Однако точность управления зависит от размера клапана, положения диска и условий процесса. Избегайте непрерывной работы вблизи полностью закрытого положения, если это создает чрезмерную скорость, турбулентность или кавитацию.
Стандартный электрический привод обычно остается в своем последнем положении. Если процесс требует автоматического открытия или закрытия клапана во время простоя, укажите отказоустойчивый привод или вариант резервного питания. Ручное управление позволяет осуществлять аварийное локальное управление.
Правильное напряжение зависит от электрической системы объекта. Общие варианты включают 24 В постоянного тока, 110 или 120 В переменного тока и 220 или 230 В переменного тока. Перед заказом проверьте напряжение, частоту, фазу и управляющий сигнал.
Максимально допустимая температура зависит от конструкции и производителя. ПВХ обычно предназначен для эксплуатации в условиях окружающей среды и умеренных температур. Всегда используйте опубликованную диаграмму снижения номинальных характеристик давления и температуры, а не полагайтесь на один универсальный предел температуры.
Номинальные значения давления различаются в зависимости от размера клапана, конструкции корпуса, типа соединения и рабочей температуры. Некоторые модели могут иметь номинальное давление около 150 фунтов на квадратный дюйм при определенных условиях комнатной температуры, но это не следует рассматривать как универсальный рейтинг.
EPDM обычно используется для водоснабжения и водоотведения. FPM или FKM могут быть более подходящими для некоторых химикатов. Окончательный выбор должен основываться на составе жидкости, концентрации и рабочей температуре.
Они могут заменить металлические клапаны во многих агрессивных средах, при низком и среднем давлении и умеренной температуре. Им не следует заменять металлические клапаны в условиях высокой температуры, высокого давления или тяжелых механических нагрузок, если конструкция не прошла формальную валидацию.
