Дисковый затвор с жестким уплотнением для паропроводов: когда необходимо металлическое уплотнение?

В паропроводах часто возникают высокие температуры, колебания давления и тепловое расширение, что предъявляет более высокие требования к характеристикам уплотнения дроссельной заслонки и сроку службы. В дроссельных затворах с жестким уплотнением используются металлические уплотнительные конструкции, которые обеспечивают лучшую устойчивость к нагреву, износу и частой эксплуатации, чем обычные мягкие седла в сложных условиях пара. В этой статье сравниваются дроссельные заслонки с жестким и мягким седлом, объясняется, когда рекомендуется металлическое уплотнение, и излагаются ключевые факторы, которые следует учитывать при выборе надежного дроссельного клапана для работы с паром.

Оглавление

1. Что такое дисковый затвор с жестким уплотнением?

2. Почему паропроводы не подходят для поворотных дисковых затворов?

3. Когда необходимо металлическое уплотнение в паровых системах?

4. Поворотные заслонки с жестким и мягким уплотнением для паропроводов

5. Какой дисковый затвор с жестким уплотнением лучше всего подходит для работы с паром?

6. Ключевые факторы, которые следует учитывать при выборе парового дроссельного клапана

7. Распространенное применение дисковых затворов с жестким уплотнением в паровых системах

8. Распространенные ошибки выбора, которых следует избегать

9. Часто задаваемые вопросы

Ключевые слова: дроссельный клапан с жестким уплотнением , паровой дроссельный клапан, дроссельный клапан с металлическим седлом, , двухстворчатый клапан с тройным смещением , высокотемпературный дроссельный клапан

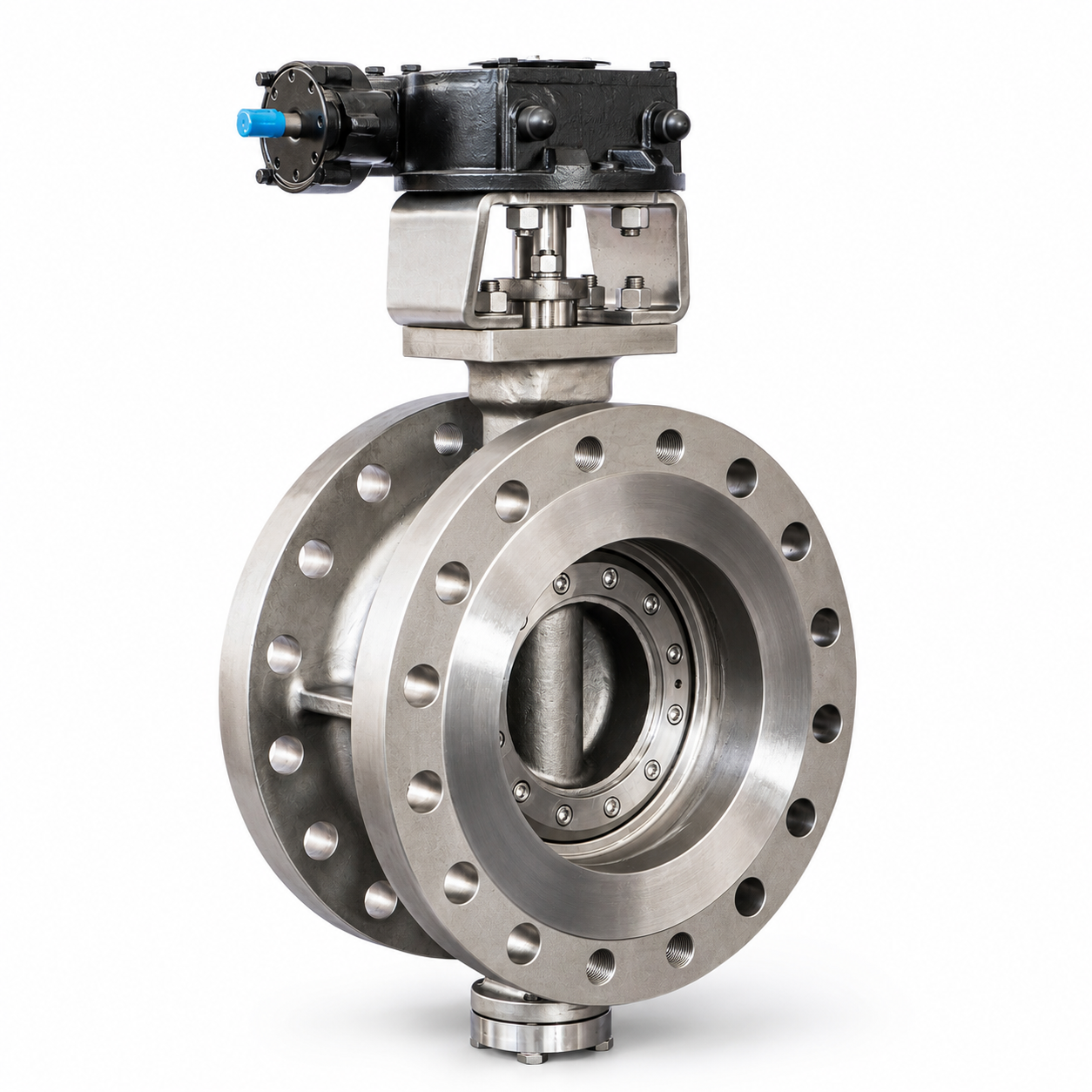

1. Что такое дисковый затвор с жестким уплотнением?

В дисковых затворах с жестким уплотнением вместо упругого эластомерного седла используется Его уплотнительные поверхности могут состоять из нержавеющей стали, твердосплавного металла или ламинированных металлографитовых материалов. металлическая или металлокомпозитная уплотнительная конструкция .

По сравнению с конструкциями с мягким седлом клапаны с жестким уплотнением, как правило, лучше противостоят повышенным температурам, изменениям давления, эрозии и повторяющимся операциям . Поэтому их обычно выбирают для тяжелых промышленных условий, таких как пар, горячие газы, термомасло и высокотемпературные технологические среды.

Основной целью жесткого уплотнения является поддержание стабильной механической прочности и герметизирующих характеристик, когда упругие материалы больше не подходят.

2. Почему паропроводы не подходят для поворотных дисковых затворов?

Паропроводы создают несколько проблем при эксплуатации дроссельных заслонок :

• Высокие температуры могут размягчить, затвердеть или ухудшить упругие материалы седла.

• термоциклирование может изменить зазоры между внутренними компонентами.

• Колебания давления создают дополнительные нагрузки на диск и седло.

• Накопление конденсата может способствовать гидроудару.

• Высокая скорость пара может ускорить эрозию уплотнительных поверхностей.

• Частая эксплуатация увеличивает трение и механический износ.

Клапан может нормально работать во время стабильной работы, но испытывать гораздо более высокие нагрузки во время запуска, остановки, скачков давления и быстрых изменений температуры . Поэтому при выборе клапана следует учитывать весь рабочий диапазон, а не только нормальную расчетную точку.

3. Когда необходимо металлическое уплотнение в паровых системах?

Металлическое уплотнение становится необходимым, когда условия пара превышают проверенные пределы температуры, давления или долговечности материалов с мягким уплотнением. Решение должно основываться на реальных условиях эксплуатации и рейтингах производителя , а не только на работе с паром.

1) Высокие рабочие температуры

Постоянное воздействие высокой температуры или перегретого пара может привести к потере прочности или стабильности размеров ПТФЭ, резины и других упругих материалов.

Использование дроссельной заслонки с металлическим седлом следует рассматривать, когда максимальная расчетная температура превышает опубликованный производителем предел с мягким седлом. Металлические или ламинированные седла обеспечивают лучшую термическую стабильность и устойчивость к деформации в условиях повышенных температур.

Максимальная температура должна включать возможные условия запуска и неисправности, а не только нормальную рабочую температуру.

2) Высокое давление и колебания давления

Высокое давление в системе и перепад давления увеличивают нагрузку, приложенную к диску клапана и уплотняющей поверхности. Быстрые изменения давления также могут деформировать, выдавить или сместить упругое седло.

Правильно рассчитанный дроссельный клапан с твердым уплотнением обеспечивает более жесткую конструкцию уплотнения для работы в условиях повышенного давления. Однако инженерам все равно необходимо проверить класс давления клапана, номинальное давление и температуру, предпочтительное направление потока и максимально допустимый перепад давления.

3) Частое открытие и закрытие

Повторное открытие и закрытие может привести к трению диска о седло. В клапанах с мягким седлом это движение может постепенно привести к появлению царапин, необратимой деформации или разрыву.

Конструкция со смещенным металлическим седлом уменьшает ненужный контакт во время хода клапана. Снижение трения способствует снижению износа уплотняющей поверхности, более стабильному крутящему моменту и увеличению срока службы..

Для многоцикловой изоляции или управления дроссельные заслонки с двойным и тройным эксцентриситетом обычно более подходят, чем концентрические конструкции.

4) Строгие требования к утечкам

Металлическое седло не обеспечивает автоматически нулевую утечку. Фактическая эффективность отключения зависит от:

• Конструкция сиденья

• Обработка уплотнительных поверхностей

• Дифференциальное давление

• Направление давления

• Рабочая температура

• Крутящий момент клапана

• Применимый стандарт утечки

Когда контроль утечек имеет решающее значение, покупатели должны указать требуемый класс утечки и метод тестирования в технической документации. Перед окончательным выбором необходимо просмотреть отчеты об испытаниях производителя.

4. Дисковые затворы с жестким и мягким уплотнением для паропроводов

Клапаны с мягким седлом могут стать экономичным решением для среднетемпературного низкоциклового пара, если материал седла подобран правильно. Клапаны с жестким уплотнением, как правило, более надежны там, где повышенные температуры, колебания давления или частая эксплуатация создают тяжелые условия эксплуатации.

5. Какой дисковый затвор с жестким уплотнением лучше всего подходит для работы с паром?

Выбор наиболее подходящей конструкции зависит от температуры, перепада давления, рабочей частоты, требуемого класса утечки, места для установки и бюджета проекта.

Для клапанов с металлическим седлом особенно важна геометрия смещения , поскольку она определяет, как диск контактирует с седлом во время работы.

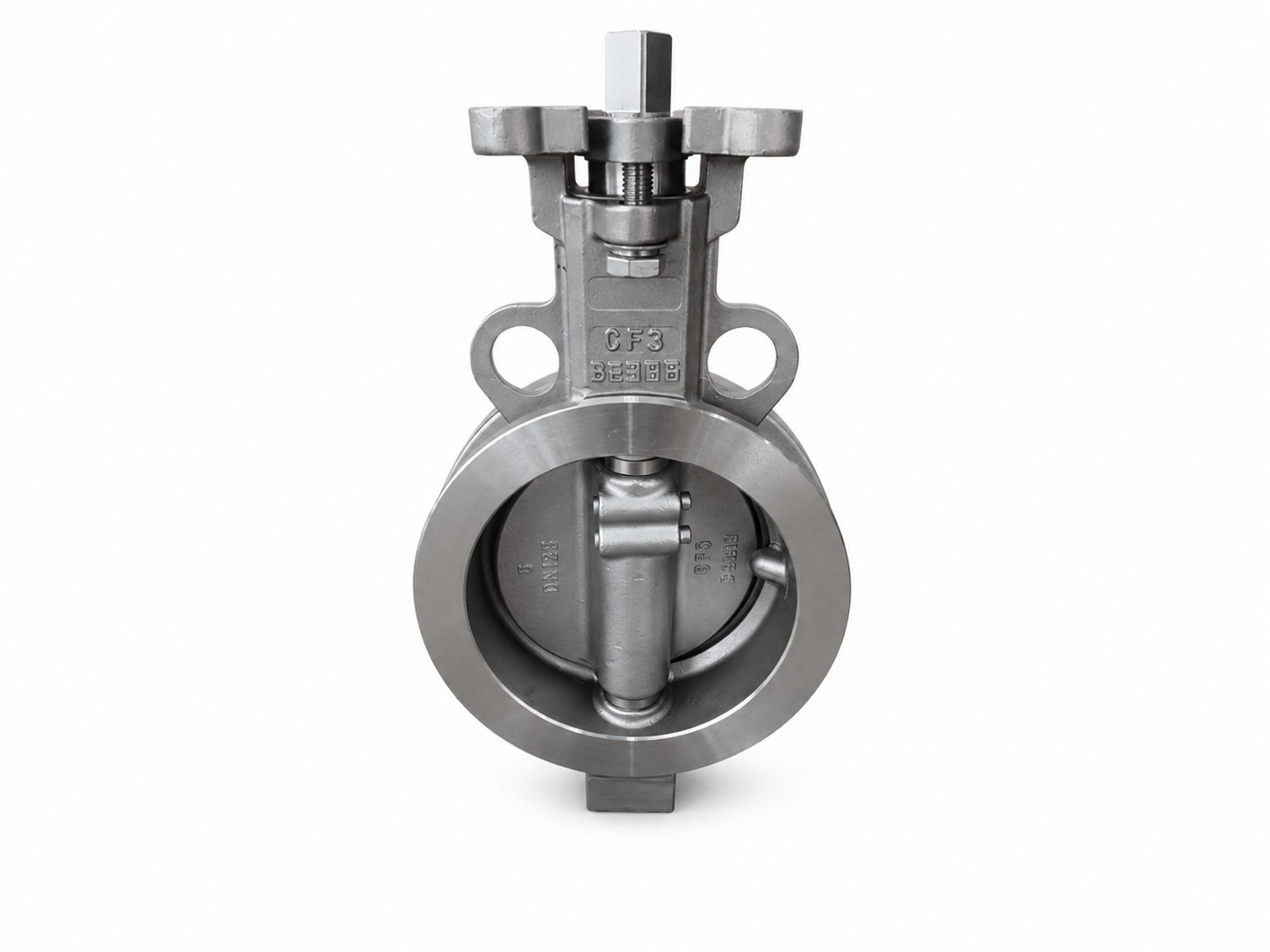

1) Двухстворчатый клапан с двойным смещением

Дроссельный затвор с двойным смещением размещает вал вдали от осевой линии седла и осевой линии трубы. Такое расположение уменьшает контакт между диском и седлом по сравнению с концентрическим дроссельным клапаном.

К его основным преимуществам относятся:

• Уменьшение трения сиденья

• Меньший износ по сравнению с концентрическими конструкциями.

• Компактные установочные размеры

• Пригодность для изоляции пара от умеренных до требовательных.

• Относительно быстрое открытие и закрытие.

Клапан с двойным эксцентриситетом может подойти в сложных условиях эксплуатации, но не требует минимально возможного уплотнительного трения, как в конструкции с тройным эксцентриситетом.

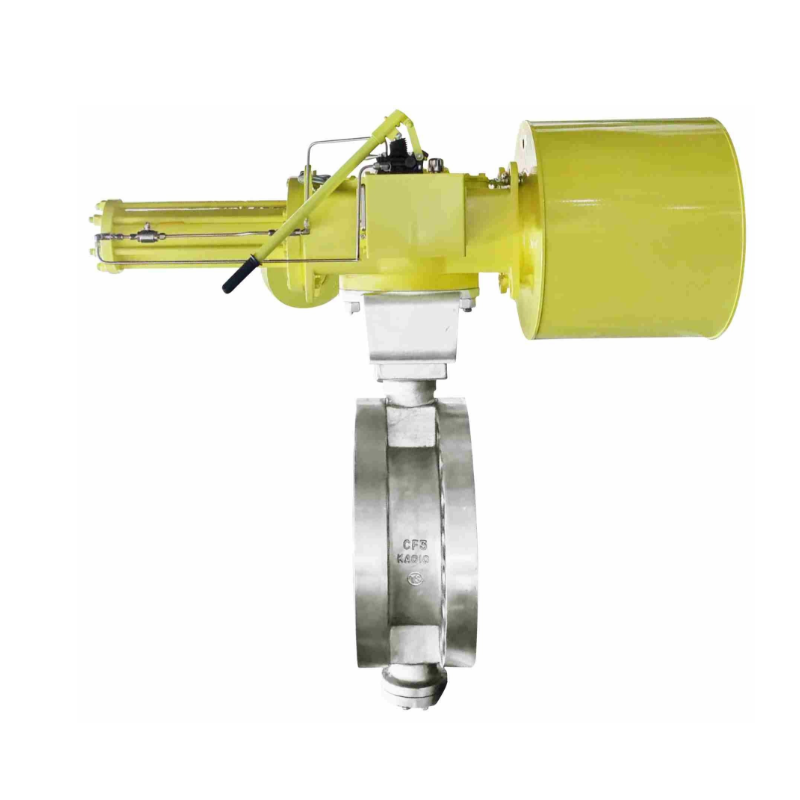

2) Дроссельный клапан с тройным смещением

Дисковый затвор с тройным смещением добавляет коническую геометрию уплотнения к двум смещениям вала. Диск и седло остаются разделенными на протяжении большей части хода клапана и соприкасаются главным образом во время окончательного закрытия.

Такая конструкция дает ряд преимуществ:

• Минимальное трение между уплотняющими поверхностями

• Снижение риска истирания металла.

• Более равномерный уплотнительный контакт

• Стабильная производительность при частой езде на велосипеде

• Пригодность для пара высокой температуры и высокого давления.

• Меньший износ при требовательных изоляционных работах

Дроссельный затвор с тройным эксцентриситетом обычно предпочтительнее для критических, многоцикловых или суровых паровых применений, где надежное металлическое уплотнение и увеличенный срок службы являются приоритетами.

6. Ключевые факторы, которые следует учитывать при выборе парового дроссельного клапана

1) Температура и давление

Определите нормальную и максимальную рабочую температуру, расчетное давление, максимальный перепад давления и возможные переходные режимы.

Корпус клапана, диск, шток, седло, уплотнение и привод должны оставаться пригодными во всем диапазоне давления и температуры . Проверка только номинала корпуса клапана недостаточна.

2) Материалы корпуса клапана и диска

Материалы корпуса и диска следует выбирать в соответствии с температурой пара, классом давления, условиями коррозии, материалами трубопроводов и применимыми стандартами.

Совместимость материалов важна, поскольку разные компоненты могут расширяться с разной скоростью. Подходящие материалы помогают контролировать термическую деформацию, коррозию и потерю соосности уплотнений..

3) Материалы металлических седел

В металлических седлах может использоваться твердая нержавеющая сталь, уплотнительные поверхности с твердым покрытием или ламинированные конструкции из металла и графита.

Выбор места влияет на:

• Максимальная рабочая температура

• Устойчивость к износу и эрозии

• Требуемый рабочий крутящий момент

• Характеристики утечки

• Устойчивость к термоциклированию

• Требования к техническому обслуживанию

Материал и конструкция седла должны быть проверены на основе реальных условий пара, а не выбраны из общего описания продукта.

4) Метод срабатывания

В паровых дроссельных заслонках могут использоваться ручные коробки передач или пневматические, электрические и гидравлические приводы.

Клапаны с жестким уплотнением часто требуют более высокого крутящего момента на седле, чем клапаны с мягким седлом. Поэтому при выборе привода следует использовать данные о крутящем моменте, предоставленном производителем , максимальном перепаде давления, рабочей частоте и соответствующем запасе прочности.

Привод меньшего размера может помешать полному закрытию, что приведет к утечкам и ускоренному износу седла.

5) Тип подключения

Распространенные варианты соединения включают бесфланцевые конструкции, наконечники и фланцевые конструкции.

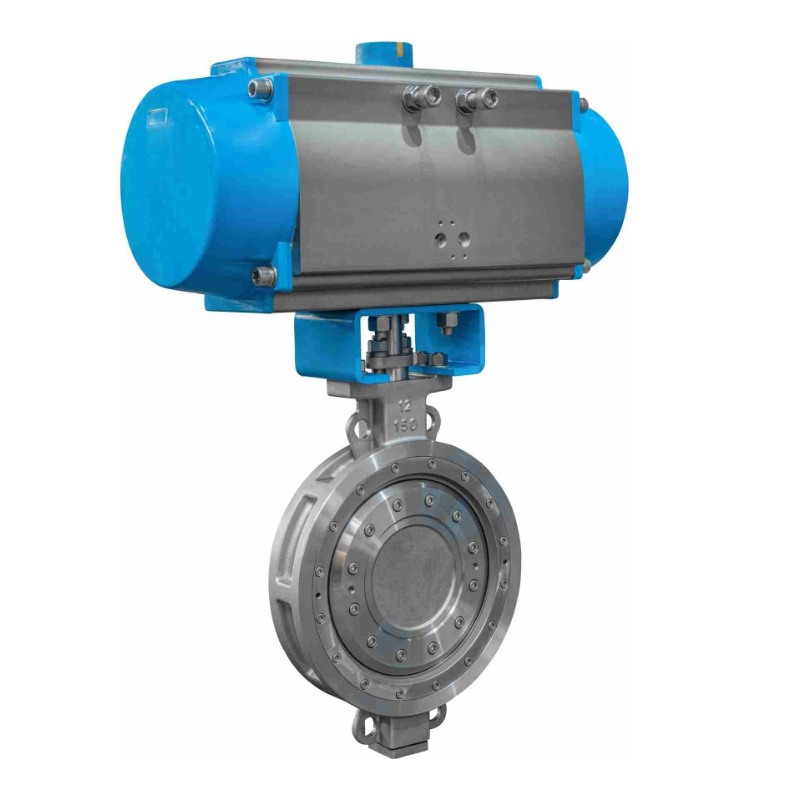

• Вафельные клапаны отличаются компактными размерами и меньшим весом.

• Клапаны с проушиной обеспечивают большую гибкость установки.

• Фланцевые клапаны обычно выбираются для трубопроводов высокого давления или критических трубопроводов.

Соединение должно соответствовать требуемому классу давления, расположению трубопроводов, доступу для обслуживания и условиям на конце линии..

7. Распространенное применение дисковых затворов с жестким уплотнением в паровых системах.

Дисковые затворы с жестким уплотнением обычно используются в:

• Главные пароизоляционные линии

• Трубопроводы перегретого пара

• Системы парораспределения котлов

• Коллекторы технологического пара

• Вспомогательные системы турбины

• Линии перепуска пара

• Высокотемпературные конденсатные системы

• Паровые сети нефтехимических процессов

• Паровые системы для выработки электроэнергии

• Промышленные системы отопления

Их компактная конструкция и относительно небольшой вес позволяют уменьшить пространство для установки по сравнению с некоторыми традиционными запорными клапанами, особенно в паропроводах большого диаметра..

8. Распространенные ошибки выбора, которых следует избегать

К частым ошибкам относятся:

1. Выбор клапана только в соответствии с нормальной температурой

2. Игнорирование условий запуска, выключения и сбоев

3. Предполагая, что каждое металлическое седло обеспечивает герметичное закрытие.

4. использование данных привода от клапана с мягким седлом

5. Игнорирование предпочтительного давления или направления потока

6. Выбор материалов без учета теплового расширения

7. Не удалось проверить номинальные значения давления и температуры.

8. Использование запорного клапана для регулирования без подтверждения

9. Полагаться только на испытания на утечку при температуре окружающей среды

10. Невозможность запросить материалы и документацию по испытаниям.

Для надежного выбора необходимы проверенные эксплуатационные данные, подходящие материалы, определенная цель утечки и правильно подобранный привод..

9. Часто задаваемые вопросы

Вопрос 1. Может ли дроссельный клапан с жестким уплотнением обеспечить герметичное перекрытие?

Некоторые конструкции с металлическим седлом могут обеспечить очень плотное закрытие, но производительность зависит от конструкции седла и стандартов испытаний. Покупатели должны указать требуемый класс утечки и запросить подтверждающую документацию по испытаниям.

Вопрос 2. Являются ли дроссельные заслонки с металлическим седлом двунаправленными?

Некоторые модели поддерживают двунаправленное уплотнение, но могут иметь предпочтительное направление давления. Это направление может обеспечить возможность более высокого давления или лучшую эффективность перекрытия. Всегда следуйте инструкциям производителя относительно направления потока и номинального давления..

Вопрос 3: Всегда ли необходим дроссельный клапан с тройным эксцентриситетом для пара?

Нет. Для работы с умеренным паром можно использовать дроссельный клапан с мягким седлом или двойным эксцентриситетом подходящего номинала. Конструкция с тройным смещением становится более ценной, когда высокая температура, высокое давление, частая езда на велосипеде или строгий контроль утечек требуют металлического уплотнения с низким коэффициентом трения.

Вопрос 4: Можно ли использовать дроссельную заслонку с жестким уплотнением для регулирования пара?

Некоторые конструкции можно использовать для регулирования, но пригодность должна быть проверена. Прежде чем использовать клапан для регулирования расхода, инженеры должны оценить скорость пара, падение давления, вибрацию, эрозию, риск кавитации и точность управления приводом.

Вопрос 5: Каков должен быть размер парового дроссельного клапана?

При выборе размера следует учитывать диаметр трубы, скорость потока, скорость пара, перепад давления, перепад давления, режим работы и крутящий момент привода. Окончательный выбор следует сверить с сертифицированными данными производительности производителя..
