Конструкция уплотнения шарового клапана: мягкое седло или металлическое седло

Конструкция уплотнения шарового крана напрямую влияет на характеристики уплотнения, рабочую температуру, срок службы и совместимость сред . Шаровые краны с мягким и металлическим седлом имеют разные уплотнительные материалы, рабочие характеристики и подходящие области применения.

В этой статье сравниваются мягкие и металлические седла с точки зрения конструкции, характеристик уплотнения, температурного диапазона, применения и выбора, чтобы помочь вам выбрать правильный шаровой кран для условий вашего трубопровода.

Оглавление

1. Что такое уплотнительная конструкция шарового крана?

2. Что такое шаровой клапан с мягким седлом?

3. Что такое шаровой кран с металлическим седлом?

4. Мягкое седло и металлическое седло: ключевые различия

5. Как выбрать правильную уплотнительную конструкцию

6. Вывод: мягкое седло или металлическое седло?

7. Часто задаваемые вопросы


Ключевые слова: Шаровой кран Шаровой , кран с мягким седлом , Шаровой кран с металлическим седлом , Шаровой кран с цапфой ,Плавающий шаровой кран,Высокотемпературный шаровой кран

1. Что такое уплотнительная конструкция шарового крана?

В шаровом кране используется сферический запорный элемент с центральным отверстием для управления потоком жидкости, газа, пара или другой технологической среды . Когда отверстие совмещено с трубопроводом, клапан открыт. Когда шар поворачивается на 90 градусов, твердая сторона перекрывает проход и останавливает поток.

Уплотняющая конструкция образуется в результате контакта между шаром и седлом клапана. Обычно он включает в себя шар, кольцо седла, держатель седла, уплотнительную поверхность, уплотнение штока и компоненты, поддерживающие давление . Эти части работают вместе, чтобы предотвратить прохождение среды через клапан, когда он закрыт.

Качество уплотнения зависит от нескольких эксплуатационных факторов:

• Материал сиденья

• Обработка поверхности шара и седла

• Контактное давление

• Давление в трубопроводе

• Рабочая температура

• Химическая совместимость

• Наличие твердых частиц

• Рабочая частота

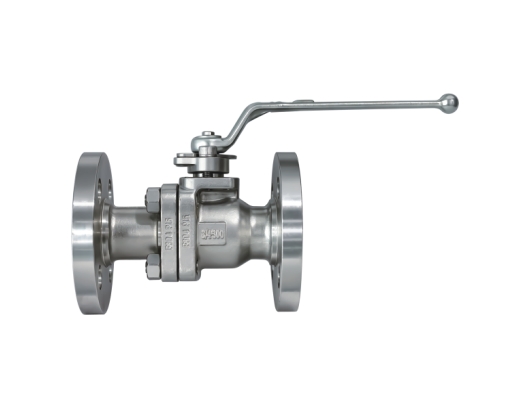

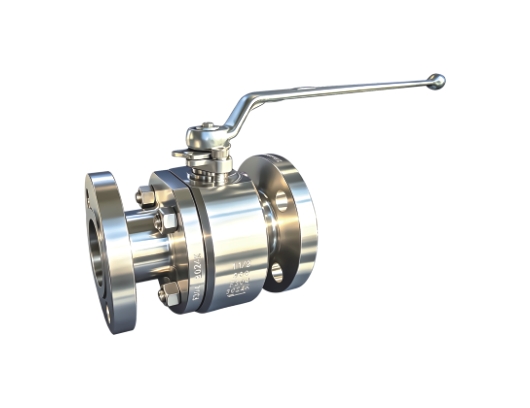

Шаровые краны обычно делятся на различные конструктивные типы в зависимости от того, как поддерживается шар . Плавающий шаровой клапан не фиксируется нижней цапфой. Вместо этого шар слегка перемещается под давлением в магистрали и прижимается к седлу, расположенному ниже по потоку. Эта конструкция обычно используется в трубопроводах малого и среднего размера из-за ее относительно простой конструкции и компактных размеров.

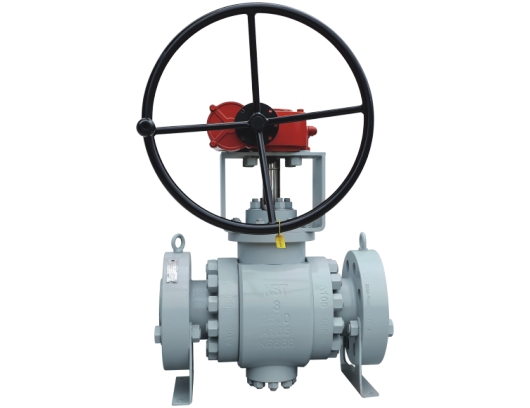

Шаровой кран, монтируемый на цапфе, имеет фиксированный шар, поддерживаемый верхней и нижней цапфами. Седла перемещаются по направлению к шару, создавая уплотняющее усилие. Такая конструкция снижает рабочий крутящий момент и обеспечивает стабильную работу в трубопроводах большего размера или высокого давления. Он широко используется для транспортировки нефти и газа, магистральных трубопроводов и нефтехимических систем..

Уплотняющий материал и конструкция опоры шара являются отдельными соображениями при проектировании. Например, клапан, установленный на цапфе, может поставляться с мягкими или металлическими седлами в зависимости от требований к давлению, температуре и среде. Покупатели могут просмотреть различные конструкции шаровых кранов в зависимости от размера трубопровода, класса давления, метода срабатывания и применения..

2. Что такое шаровой клапан с мягким седлом?

В шаровом клапане с мягким седлом используется неметаллическое седло , обеспечивающее плотное прилегание к шару. Обычные материалы седел включают ПТФЭ, армированный ПТФЭ, ПЭЭК и другие специальные полимеры . Правильный выбор материала зависит от температуры, давления, химического состава и чистоты технологической среды.

Мягкие сиденья могут слегка деформироваться под давлением . Это позволяет седлу плотно прилегать к поверхности шара и компенсировать небольшие неровности. В результате шаровой кран с мягким седлом может обеспечить очень низкую утечку и надежное закрытие в подходящих условиях эксплуатации.

К основным преимуществам мягких сидений относятся:

• Отличные характеристики отключения

• Низкий рабочий крутящий момент

• Плавная работа

• Хорошая совместимость со многими чистыми жидкостями.

• Относительно низкие затраты на обслуживание

• Снижен риск повреждения поверхности мяча.

Шаровые краны с мягким седлом широко используются в системах водоочистки, природного газа, общей химической обработки и системах отопления, вентиляции и кондиционирования . Они являются практичным вариантом для чистой воды, воздуха, природного газа, мягких химикатов и других сред, не содержащих большого количества абразивных твердых веществ.

Мягкое седло особенно полезно, когда система требует сильной изоляции . Например, в газопроводах и системах очистки воды большее значение может придаваться предотвращению утечек , чем устойчивости к экстремальным температурам или сильному истиранию.

Однако у мягких сидений есть и ограничения. Чрезмерное тепло может привести к размягчению, деформации, расползанию полимерного седла или потере его уплотняющей силы. Некоторые химические вещества также могут воздействовать на материал сиденья. Твердые частицы могут попасть между шаром и седлом, вызывая царапины, утечки или ускоренный износ.

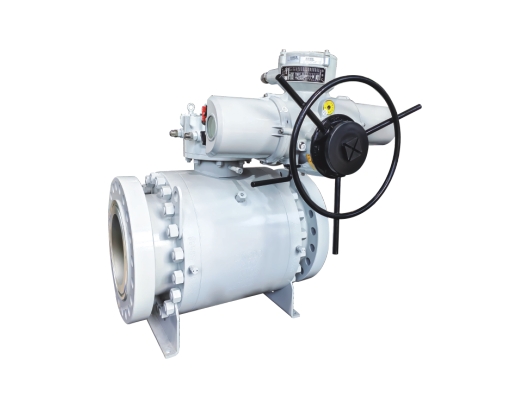

Для трубопроводов большего размера , мягкое уплотнение можно комбинировать с конструкцией, установленной на цапфе . Этот шаровой кран с мягким седлом представляет собой конструкцию, установленную на цапфе с приводом от шестерни, которая может быть сконфигурирована с различными конструкциями седла, включая варианты мягкого и металлического уплотнения.

Важно понимать, что «мягкое седло» описывает материал седла , а «плавающее» и «установленное на цапфе» описывает конструкцию шаровой опоры . Таким образом, клапан может быть установлен как на цапфе, так и с мягким седлом.

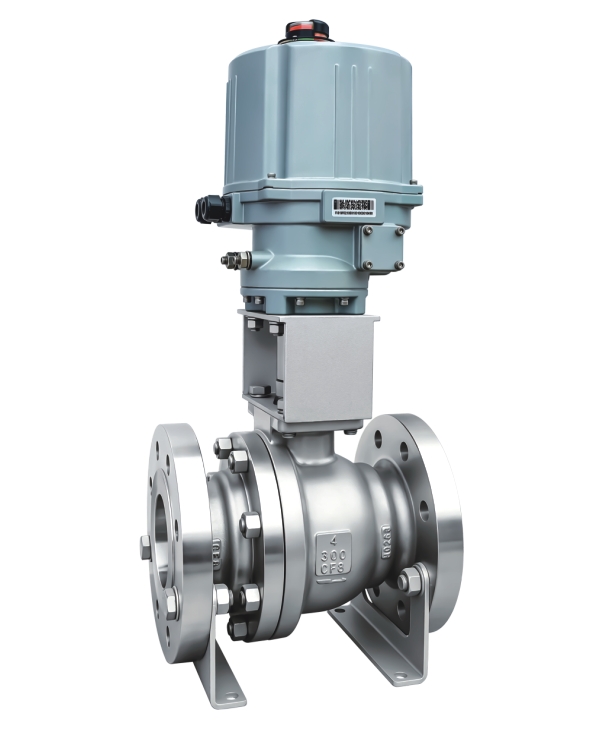

3. Что такое шаровой кран с металлическим седлом?

Шаровой кран с металлическим седлом использует контакт металл-металл между шаром и седлом . Уплотнительные поверхности могут быть изготовлены из нержавеющей стали, твердого сплава, стеллита, сплава на основе никеля или других износостойких материалов.

Для улучшения характеристик шар и седло могут подвергаться дополнительной обработке поверхности, например:

• Стеллитовая накладка

• Накладка из никелевого сплава

• Покрытие из карбида вольфрама

• Покрытие из карбида хрома

• Азотирование или другие процессы закалки

• Прецизионное шлифование и притирка

Эти обработки улучшают твердость, износостойкость, стойкость к эрозии и высокотемпературную стабильность..

Шаровые краны с металлическим седлом выбираются для условий, когда полимерные седла могут испортиться. Типичные области применения включают нефтехимическую, энергетическую и углехимическую промышленность . Они также используются в металлургии, горнодобывающей промышленности, теплоэнергетике, переработке шлама и других тяжелых промышленных услугах..

Металлическое седло подходит для сред, содержащих:

• Абразивные частицы

• Волокна

• Пудра

• суспензия

• Частицы катализатора

• Высокотемпературные технологические жидкости

• Вязкая или загрязненная среда

По сравнению со стандартным запорным шаровым краном, шаровой кран с металлическим седлом V-образной формы также может поддерживать регулирование расхода . В этом шаровом клапане с металлическим седлом используется V-образная конструкция шара, которая обеспечивает срезывающее усилие при закрытии и помогает контролировать среду, содержащую волокна или мелкие твердые частицы.

Клапаны с металлическими седлами также часто используются в качестве высокотемпературных шаровых кранов для пара, горячего масла, теплоносителей и других высокотемпературных промышленных трубопроводов . Однако максимальная температура определяется не только сиденьем. Также необходимо учитывать корпус клапана, уплотнение штока, прокладки, покрытия, привод и характеристики теплового расширения.

Металлические седла обычно обеспечивают лучшую устойчивость к нагреву, эрозии и механическому износу. Однако они могут потребовать более точной обработки и более высокого рабочего крутящего момента. Они также могут иметь другую допустимую скорость утечки по сравнению с клапанами с мягким седлом. Поэтому требуемый класс утечки. при выборе конструкции с металлическим седлом всегда следует указывать

4. Мягкое седло и металлическое седло: ключевые различия

Ключевое отличие состоит в том, что в мягких седлах приоритет отдается герметичности и простоте эксплуатации , а в металлических седлах приоритет отдается устойчивости к температуре, эрозии и механическому износу..

Ни один из вариантов не является в целом лучшим. Мягкое седло может обеспечить превосходные характеристики при работе в чистой воде , но преждевременно выйти из строя в абразивной суспензии. Металлическое седло может выдержать суровые условия эксплуатации , но в нем нет необходимости для чистой низкотемпературной системы отопления, вентиляции и кондиционирования.

5. Как выбрать правильную уплотнительную конструкцию

Уплотняющую конструкцию следует выбирать на основе всего рабочего состояния, а не только одного параметра.

Начните с технологической среды. Для клапанов с мягким седлом часто подходят Если среда содержит чистая вода, воздух, природный газ и совместимые химикаты . песок, частицы катализатора, волокна, порошок, окалину или другие абразивные материалы , более подходящей может оказаться конструкция с металлическим седлом.

Проверьте рабочую температуру. Учитывайте не только нормальную температуру , но также запуск, останов, очистку, удаление пара и возможные ненормальные условия. Если температура процесса может превысить надежный рабочий диапазон полимера, после технического подтверждения выберите металлическое седло или седло из более высокотемпературного материала .

Проверьте давление и перепад давления. Клапан должен быть пригоден для нормального давления, расчетного давления, класса давления и максимального перепада давления. Более крупные трубопроводы и системы высокого давления могут выиграть от конструкции, установленной на цапфе, поскольку она уменьшает движение шара и рабочий крутящий момент.

Определите требуемую скорость утечки. Если трубопровод требует герметичной изоляции, может быть предпочтительнее конструкция с мягким уплотнением , если это позволяют температура и среда. Для работы в условиях высоких температур или абразивных материалов в системе может использоваться металлическое седло с указанным классом утечки.

Подумайте, предназначен ли клапан для изоляции или регулирования. Большинство стандартных шаровых кранов предназначены в первую очередь для работы в режиме «открыто-закрыто» . Если требуется постоянное дросселирование , следует рассмотреть возможность использования Использование обычного шарового крана в частично открытом положении может увеличить турбулентность, вибрацию и износ седла. V-образного шара или другой конструкции, ориентированной на управление .

Оцените рабочую частоту. Клапан, который часто циклически работает, требует подходящей нагрузки на седло, обработки поверхности, уплотнения штока и выбора размера привода. Редко эксплуатируемый аварийный запорный клапан может иметь другие приоритеты конструкции.

Подтвердите корпус и вспомогательные материалы. Корпус клапана , шток, уплотнение, прокладки, покрытия и привод должны быть совместимы с одной и той же температурой и средой . Одно только высокотемпературное седло не делает весь узел пригодным для работы при высоких температурах.

Перед заказом предоставьте поставщику:

• Среднее название и состав

• Рабочее и расчетное давление

• Нормальная и максимальная температура

• Размер клапана и класс давления

• Содержание частиц и твердость частиц

• Требуемый класс утечки

• Рабочая частота

• Режим изоляции или регулирования

• Метод срабатывания

• Требования пожаробезопасности или антистатичности

• Требования к двойной блокировке и стравливанию, если применимо

Эта информация позволяет производителю выбрать подходящий материал седла, конструкцию опоры шара, обработку поверхности, материал корпуса и крутящий момент привода как целостной системы.

6. Заключение: мягкое или металлическое седло?

Выбирайте шаровой кран с мягким седлом, когда среда относительно чистая и основными приоритетами являются герметичное закрытие, низкий рабочий крутящий момент и экономичная работа . Обычно он подходит для очистки воды, природного газа, систем отопления, вентиляции и кондиционирования и общей химической обработки.

Выбирайте шаровой кран с металлическим седлом, если его применение связано с высокой температурой, абразивными частицами, частым дросселированием, вязкой средой или тяжелыми условиями эксплуатации . Как правило, он больше подходит для нефтехимической, энергетической, углехимической и других требовательных промышленных отраслей.

Окончательное решение должно учитывать среду, температуру, давление, требования к утечке, рабочую частоту, размер клапана и конструкцию опоры шара. Правильная конструкция уплотнения – это та, которая соответствует всей рабочей среде, а не просто конструкция с самым высоким температурным классом или самой низкой начальной стоимостью.

7. Часто задаваемые вопросы

1. Можно ли использовать шаровой клапан с мягким седлом для пара или высокотемпературных сред?

Шаровые краны с мягким седлом, как правило, не являются лучшим выбором для пара, горячего масла или других высокотемпературных сред, поскольку полимерные седла могут размягчаться, деформироваться или терять свои уплотняющие свойства. Обычно более подходящим является шаровой кран с металлическим седлом, но корпус клапана, набивку, прокладку, покрытие и привод также необходимо проверить на температурную совместимость.

2. Являются ли шаровые краны с металлическим седлом герметичными?

Не всегда. Характеристики утечки шарового крана с металлическим седлом зависят от точности обработки, обработки поверхности шара и седла, контактного давления и стандарта испытаний. Если требуется конкретная степень утечки, требуемый класс утечки должен быть подтвержден перед заказом.

3. Можно ли использовать шаровые краны с мягким седлом для абразивных суспензий?

Шаровые краны с мягким седлом, как правило, не подходят для сред, содержащих абразивные частицы, песок, порошок или суспензию, поскольку твердые частицы могут повредить полимерное седло и вызвать утечку. Конструкции с металлическими седлами, особенно подходящие шаровые краны V-образной формы, обычно более подходят для абразивных сред или сред, содержащих частицы.

4. В чем разница между плавающим шаровым краном и шаровым краном, установленным на цапфе?

Плавающий шаровой кран опирается в основном на седла клапана и слегка перемещается под давлением трубопровода. Шаровой кран, установленный на цапфе, имеет фиксированный шар, поддерживаемый верхней и нижней цапфами, что помогает снизить рабочий крутящий момент и обеспечивает более стабильную работу в трубопроводах большего размера или с более высоким давлением. Любая конструкция может быть оснащена мягкими или металлическими сиденьями.

5. Какая информация необходима для выбора правильного седла шарового крана?

При выборе следует учитывать среду, рабочее и расчетное давление, нормальную и максимальную температуру, содержание частиц, требуемую скорость утечки, рабочую частоту, размер клапана, класс давления, а также то, используется ли клапан для изоляции или дросселирования. Предоставление этой информации помогает производителю рекомендовать правильный материал седла и конструкцию клапана.
